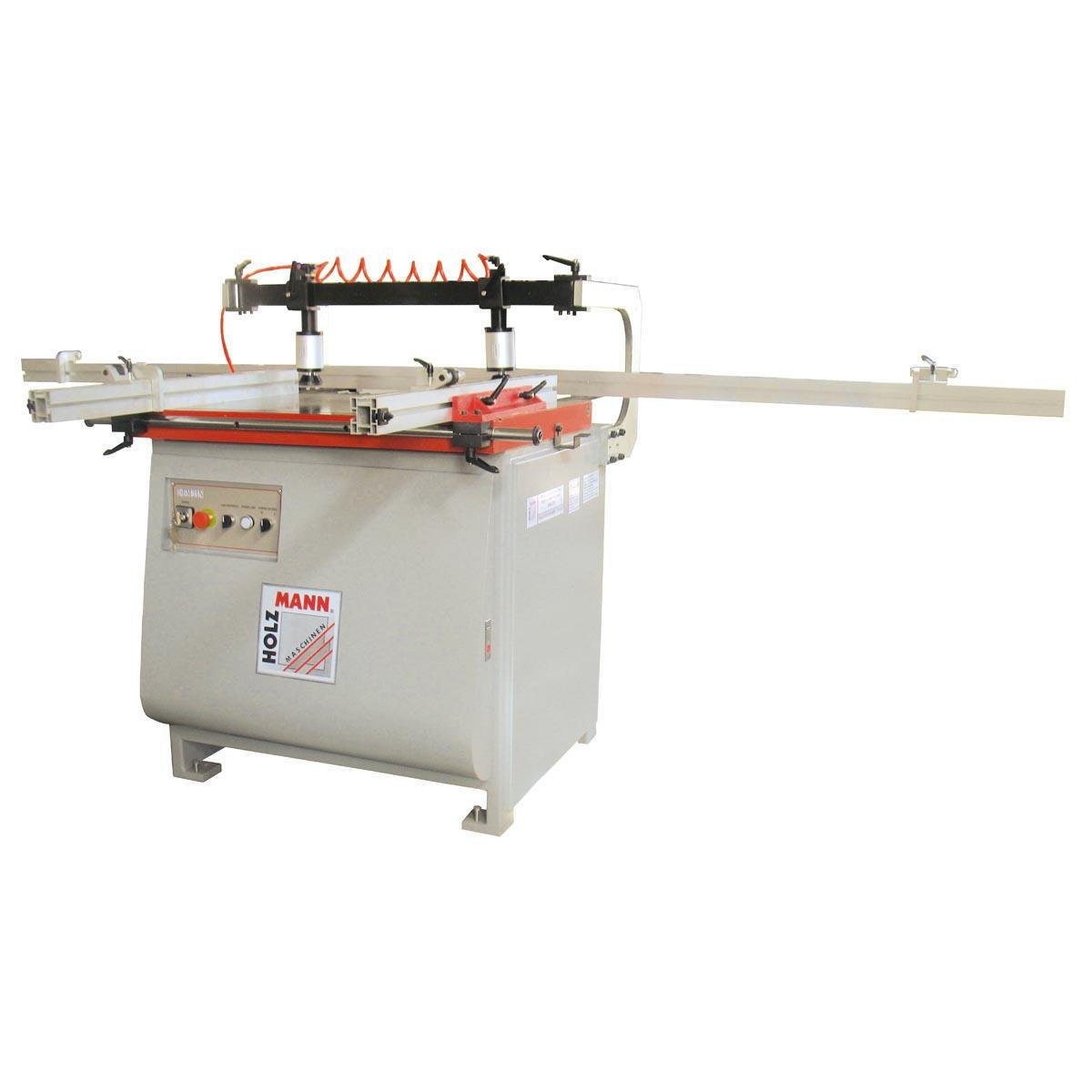

HOLZMANN DBM21N სახვრეტი (საბურღი) დანადგარი პედლით

DBM21N — HOLZMANN DBM21N Dowel Boring Machine with Foot Control

HOLZMANN DBM21N არის 21-შპინდელიანი სახვრეტი (საბურღი) დანადგარი პედლით მართვით, რომელიც ბურღავს ხვრელების რიგებს სტანდარტული 32 mm სისტემური ბიჯით 640 mm სიგრძეზე და 50 mm სიღრმეზე. დანადგარი მუშაობს 2840 ბრ/წთ სიჩქარით 400 V სამფაზიან ქსელში, აქვს პნევმატურად დახრადი საბურღი კვანძი (0, 45 და 90 გრადუსი) და განკუთვნილია კორპუსული ავეჯის წარმოებისთვის.

ძრავის სიმძლავრე
2.1 kW
ძაბვა
400V
შპინდელი
21
ბურღვის სიღრმე
50 mm
  • ახალი
  • შეკვეთით
ფასი შეკვეთით

DBM21N-ის ფასს განსაზღვრავს 412 kg-იანი ყუთის ტრანსპორტირება, საბაჟო/დღგ, 21-ცალიანი ბურღების ნაკრები, კომპრესორისა და ჰაერის მომზადების სისტემის დამატება, ადგილზე მიტანა, ელექტრომიერთება და სწავლება.

ფასის მოთხოვნა
+995 577 44 44 34
ირაკლი გაყიდვების მენეჯერი ორშ–პარ 09:00–18:00, შაბ 10:00–14:00, კვირა დასვენება
  • კონფიგურაცია თქვენს ძაბვასა და ზომებზე
  • მიწოდება, მონტაჟი და გაშვება ადგილზე
  • ქარხნული გარანტია და სათადარიგო ნაწილები

რატომ ცვლის მრავალშპინდელიანი დანადგარი ავეჯის წარმოებას

HOLZMANN DBM21N შექმნილია ცალკეული ხვრელების ბურღვის პროცესის ჩასანაცვლებლად. იმ დროს, როდესაც ერთშპინდელიანი დანადგარი აკეთებს მხოლოდ ერთ ხვრელს, DBM21N ერთდროულად ბურღავს 21 ხვრელს ერთ გავლით, ევროპული 32 mm-იანი სისტემის ზუსტი დაცვით. პირველიდან ბოლო შპინდლამდე 640 mm მანძილი საშუალებას იძლევა კორპუსის გვერდზე თაროების, ანჯამებისა და სამაგრების სრული რიგი ამოიბურღოს ერთ ოპერაციაში და განმეორდეს იდენტურად ყოველ ფილაზე.

თავსებადობა 32 mm სისტემასთან

DBM21N-ზე შპინდელებს შორის მანძილი ფიქსირებულია 32 mm-ზე. ანჯამის პლანკები, უჯრის მიმმართველები, თაროს დამჭერები და დამაკავშირებელი furnitura მზადდება სწორედ ამ სტანდარტით, შესაბამისად, DBM21N-ზე დამუშავებული ფილები იდეალურად ერგება სტანდარტულ ფურნიტურას. ბურღვის მაქსიმალური სიღრმეა 50 mm, რაც სრულიად საკმარისია შკანტებისთვის, ექსცენტრიკებისა და თაროს დამჭერებისთვის.

პნევმატური დახრა: სამი კუთხე, ერთი დანადგარი

DBM21N არ შემოიფარგლება მხოლოდ ფილის ზედაპირის ბურღვით. საბურღი კვანძი პნევმატურად იხრება 0, 45 და 90 გრადუსზე, რაც ნიშნავს, რომ ერთი და იგივე დანადგარი ბურღავს ფილის ზედაპირს, წიბოს (ტორცს) და 45-გრადუსიან კუთხურ შეერთებებს. შედეგად, კორპუსის გვერდი და მისი შემაერთებელი წიბოები მუშავდება მეორე დანადგარზე გადატანის გარეშე. DBM21N-ისთვის საჭიროა 6-დან 8 bar-მდე შეკუმშული ჰაერი.

სამუშაო პროცესი პედლით

მართვის ციკლი DBM21N-ზე ოპერატორს ორთავე ხელს უთავისუფლებს დეტალის დასაჭერად. პედალზე ერთი დაჭერით ხდება დეტალის პნევმატური ჩაჭიმვა, ბურღვა და გათავისუფლება. ეს პროცესი ბევრად სწრაფი და უსაფრთხოა, ვიდრე ხელით ჩაჭიმვა და უზრუნველყოფს მაღალ საწარმოო ტემპს. მაგიდის ზომაა 870 x 550 mm, დეტალის მაქსიმალური სისქე — 80 mm.

რა სჭირდება DBM21N-ის დამონტაჟებას

DBM21N არის სერიოზული სამრეწველო დანადგარი. 341.5 kg წმინდა წონით (412 kg შეფუთვით) მას სჭირდება დამტვირთავი (ჩანგლიანი ამწე), სწორი ბეტონის იატაკი და მუდმივი ადგილი. დანადგარი მოითხოვს 400 V სამფაზიან ელექტროენერგიას 2100 W (S6) / 1500 W (S1) ძრავისთვის და, რაც კრიტიკულია, 6-8 bar წნევის შეკუმშული ჰაერის ხაზს (კომპრესორს). ბურღების ნაკრები 21-ვე შპინდელისთვის ცალკე იკვეთება.

ძირითადი მახასიათებლები

  • 21 საბურღი შპინდელი სტანდარტული 32 mm ბიჯით
  • 640 mm მანძილი პირველიდან ბოლო შპინდლამდე — სრული რიგის ბურღვა ერთ ოპერაციაში
  • საბურღი კვანძი პნევმატურად იხრება 0, 45 და 90 გრადუსზე ზედაპირის, წიბოსა და კუთხის ბურღვისთვის
  • მართვის პედალი უზრუნველყოფს ჩაჭიმვის, ბურღვისა და გათავისუფლების სრულ ციკლს
  • შპინდელის ბრუნვის სიჩქარე 2840 ბრ/წთ, ბურღვის მაქსიმალური სიღრმე 50 mm
  • დიდი 870 x 550 mm მაგიდა, დეტალის მაქსიმალური სისქე 80 mm
  • 2100 W (S6) / 1500 W (S1) ძრავი 400 V სამფაზიან ქსელზე
  • საჭიროებს 6-8 bar (0.6-0.8 MPa) შეკუმშულ ჰაერს ჩაჭიმვისა და დახრისთვის

ტექნიკური მახასიათებლები

ძრავის სიმძლავრე (S6)
2100 W
ძრავის სიმძლავრე (S1)
1500 W
ძაბვა
400 V
საბურღი შპინდელების რაოდენობა
21
საბურღ შპინდელებს შორის მანძილი (ბიჯი)
32 mm
მანძილი პირველსა და ბოლო შპინდელს შორის
640 mm
ბურღვის მაქსიმალური სიღრმე
50 mm
საბურღი შპინდელის ბრუნვის სიჩქარე
2840 min-1
მაგიდის ზომა
870 x 550 mm
დეტალის მაქსიმალური სისქე
80 mm
მოთხოვნილი ჰაერის წნევა
6-8 bar (0.6-0.8 MPa)
საბურღი კვანძის დახრა
0° / 45° / 90°, pneumatic
წმინდა წონა
341.5 kg
ბრუტო წონა
412 kg
შეფუთვის სიგანე
1050 mm
შეფუთვის სიგრძე
1050 mm
შეფუთვის სიმაღლე
1100 mm
EAN კოდი
9120039909257

უპირატესობები

  • 21 ხვრელი ერთ გავლით 32 mm ბიჯით რადიკალურად ზრდის ავეჯის წარმოების ტემპს
  • პნევმატური 0-45-90 გრადუსიანი დახრა ფარავს ზედაპირის, წიბოსა და კუთხურ ბურღვას
  • მართვის პედალი ინარჩუნებს ოპერატორის ხელებს თავისუფალ მდგომარეობაში

გასათვალისწინებელი

  • საჭიროებს 6-8 bar შეკუმშული ჰაერის წყაროს — კომპრესორი სავალდებულო დამატებითი ხარჯია
  • 341.5 kg წმინდა წონა და მხოლოდ 400 V სამფაზიანი კვება მოითხოვს ამწესა და ელექტრიკოსს
  • 32 mm ფიქსირებული ბიჯი ნიშნავს, რომ დანადგარი განკუთვნილია სისტემური ხვრელებისთვის და არა ინდივიდუალური არასტანდარტული ბურღვისთვის

ხშირად დასმული კითხვები

რა ღირს HOLZMANN DBM21N?
HOLZMANN DBM21N არის სამრეწველო დანადგარი, რომლის ფასიც გაიცემა ინდივიდუალური შეთავაზებით. ფასი დამოკიდებულია 412 kg-იანი ყუთის (1050 x 1050 x 1100 mm) ტრანსპორტირებაზე, საბაჟო გადასახადებზე, დღგ-ზე, 21-ცალიან ბურღების ნაკრებზე, კომპრესორის კომპლექტაციაზე, ადგილზე დასმასა და სამფაზიან ელექტრომიერთებაზე. გამოგვიგზავნეთ თქვენი მოთხოვნები და მომზადდება დეტალური კვოტაცია.
რა არის HOLZMANN DBM21N-ის მიწოდების ვადა?
HOLZMANN DBM21N იკვეთება ავსტრიის ქარხნიდან. მიწოდების ვადა დამოკიდებულია საწარმოო გრაფიკსა და ტრანსპორტირებაზე. ვინაიდან HOLZMANN ამჟამად მოდელს მიუწვდომლად მიუთითებს, ზუსტი ვადა უნდა დაზუსტდეს უშუალოდ მოთხოვნის გაგზავნისას.
რა ტიპის ინსტალაციას მოითხოვს DBM21N?
DBM21N მოითხოვს სრულყოფილ მონტაჟს. 341.5 kg წმინდა წონის დანადგარი უნდა განთავსდეს ამწის საშუალებით სწორ ბეტონის იატაკზე. ელექტრიკოსმა უნდა მიაერთოს იგი 400 V სამფაზიან ქსელზე, ხოლო პნევმატური ჩაჭიმვისა და დახრის ფუნქციონირებისთვის აუცილებელია 6-დან 8 bar-მდე შეკუმშული ჰაერის მაგისტრალის მიყვანა.
რა დამატებითი ინსტრუმენტებია საჭირო DBM21N-სთვის?
DBM21N-ს სჭირდება საბურღი პირების კომპლექტი 21-ვე შპინდელისთვის (მარჯვენა და მარცხენა ბრუნვის). გაითვალისწინეთ შესაბამისი დიამეტრის ბურღები, სათადარიგო პირები, ჰაერის ფილტრ-რეგულატორი (ზეთოვანით) და ასპირაციის შლანგები.
სჭირდება თუ არა HOLZMANN DBM21N-ს კომპრესორი?
დიახ, HOLZMANN DBM21N შეკუმშული ჰაერის გარეშე ვერ იმუშავებს. დანადგარი იყენებს 6-8 bar წნევას დეტალის პნევმატური ჩაჭიმვისთვის (პედლით) და საბურღი კვანძის დახრისთვის (0, 45, 90 გრადუსი). თუ საამქროში არ არის კომპრესორი, იგი ცალკე უნდა გაითვალისწინოთ ბიუჯეტში.
რა სიგანის ხვრელების რიგის ამობურღვა შეუძლია DBM21N-ს ერთ გავლით?
HOLZMANN DBM21N ერთ გავლით ბურღავს 640 mm სიგანის ზონას (პირველიდან 21-ე შპინდლამდე, 32 mm ბიჯით). 640 mm-ზე განიერი ფილები მუშავდება დეტალის გადაადგილებითა და ამომკვეთების გამოყენებით, რაც ინარჩუნებს უწყვეტ 32 mm ბიჯს.
