HOLZMANN ZFS600 შიპის ამომჭრელი შაბლონი (600 mm)

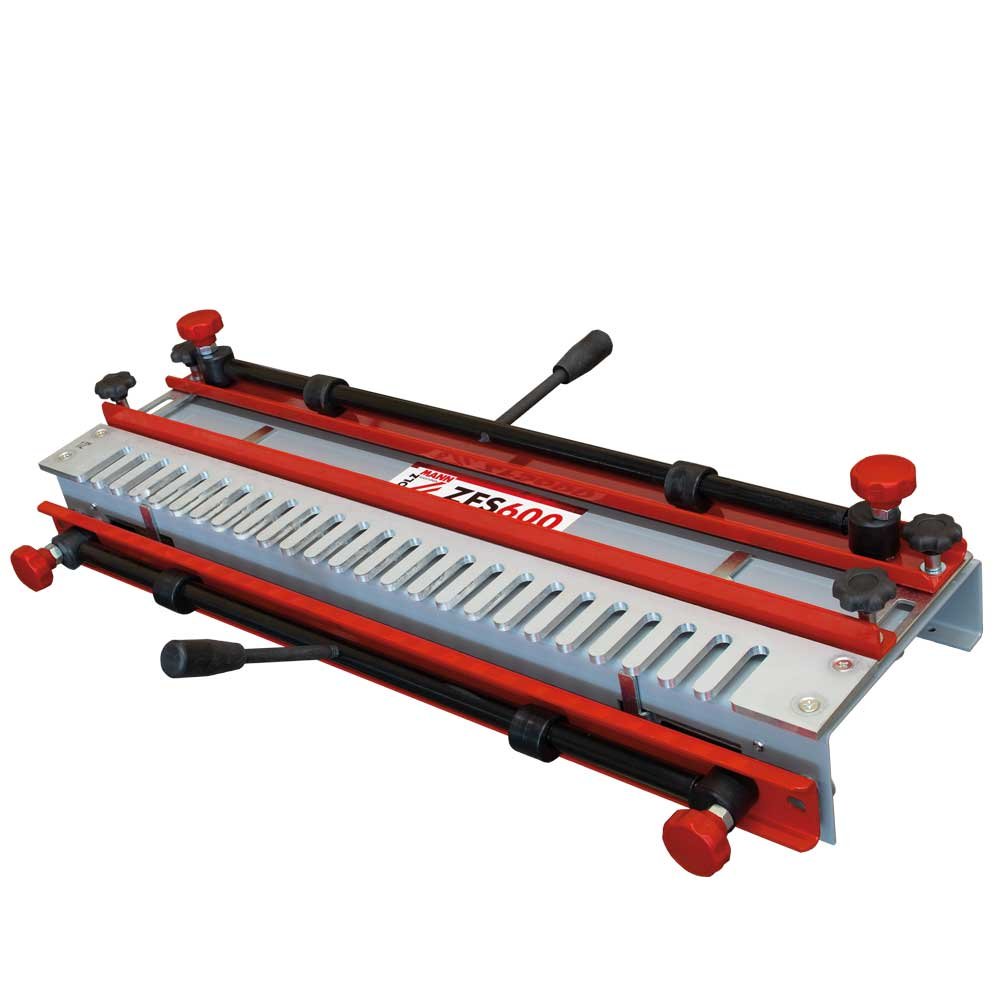

ZFS600 — HOLZMANN ZFS600 Dovetail Jointing Jig (600 mm)

ZFS600_F შაბლონებისა და ფრეზებისგან განსხვავებით, ZFS600 წარმოადგენს უშუალოდ შაბლონის ბაზას: 740 x 280 x 150 mm მოწყობილობა, რომელიც მიმართავს თქვენს ხელის ფრეზს 6-დან 32 mm-მდე სისქისა და 600 mm-მდე სიგრძის დეტალებზე. იწონის 13.9 kg-ს (წმინდა), აქვს ხვრელები მაგიდაზე დასამაგრებლად და მოჰყვება 1/2 დუიმიანი შაბლონი და ფრეზი.

გაბარიტები
740 x 280 x 150 mm
დეტალის სისქე
32 mm
წონა
13.90 kg
  • ახალი
  • შეკვეთით
ფასი შეკვეთით

ფასს განსაზღვრავს შეკვეთილი რაოდენობა, დამატებითი შაბლონები და ფრეზები (ZFS600_F1/2, F7/16, F9/16) და ტრანსპორტირების ხარჯი.

ფასის მოთხოვნა
+995 577 44 44 34
ირაკლი გაყიდვების მენეჯერი ორშ–პარ 09:00–18:00, შაბ 10:00–14:00, კვირა დასვენება
  • კონფიგურაცია თქვენს ძაბვასა და ზომებზე
  • მიწოდება, მონტაჟი და გაშვება ადგილზე
  • ქარხნული გარანტია და სათადარიგო ნაწილები

რისთვის გამოიყენება HOLZMANN ZFS600

HOLZMANN ZFS600 ხელის ფრეზს გარდაქმნის შიპის ამომჭრელ მოწყობილობად («მერცხლის კუდის» ტიპის შეერთებებისთვის). ZFS600 არის მექანიკური დამჭერი შაბლონი და არა ელექტრო დანადგარი: დეტალი მაგრდება მოწყობილობაში, ზემოდან თავსდება თითოვანი შაბლონი, ხოლო ხელის ფრეზი მოძრაობს შაბლონის გასწვრივ ზუსტი შიპებისა და ბუდეების გამოსაჭრელად. ZFS600 იღებს 600 mm-მდე სიგრძისა და 6-დან 32 mm-მდე სისქის დეტალებს, რაც იდეალურია უჯრების, ყუთებისა და მცირე ავეჯის კორპუსებისთვის. ვინაიდან ჭრას შაბლონი აკონტროლებს, ZFS600 უზრუნველყოფს იდენტურ შეერთებებს სერიულ წარმოებაში.

ვისთვის არის განკუთვნილი ZFS600

ZFS600 განკუთვნილია ქართული ავეჯის საწარმოებისა და სადურგლოებისთვის, რომლებიც ფლობენ ხელის ფრეზს და სურთ «მერცხლის კუდის» ტიპის შეერთებების სერიული დამზადება ცალკეული ძვირადღირებული ჩარხის ყიდვის გარეშე. მოწყობილობას აქვს ხვრელები მაგიდაზე დასაფიქსირებლად. 13.9 kg წმინდა წონის წყალობით ZFS600 სტაბილურად დგას ფრეზირებისას.

რით განსხვავდება ZFS600 ცალკეული ZFS600 შაბლონებისგან

ZFS600 არის სრული საბაზო მოწყობილობა და მოწოდებულია ერთი 1/2″ შაბლონითა და 1/2″ შიპის ამომჭრელი ფრეზით, შესაბამისად მზადაა სამუშაოდ. ცალკეული HOLZMANN არტიკულები (ZFS600_F1/2, ZFS600_F7/16 და ZFS600_F9/16) წარმოადგენს მხოლოდ შაბლონებსა და ფრეზებს (და არა დანადგარს) — ისინი ცვლიან შიპის ბიჯსა და ფრეზის ზომას თქვენს არსებულ მოწყობილობაზე. ჯერ შეიძინეთ ZFS600, ხოლო დამატებითი შაბლონები შეიძინეთ საჭიროებისამებრ.

მიწოდება და გამართვა

HOLZMANN ZFS600-ის კომპლექტაციაში შედის თვითონ მოწყობილობა, 1/2″ შაბლონი და 1/2″ შიპის ამომჭრელი ფრეზი. ბრუტო წონაა 15.3 kg. სამუშაოდ სჭირდება მხოლოდ სწორი მაგიდა და ხელის ფრეზი კოპირების მუსტუკით (გიდით); ელექტროენერგია, შეკუმშული ჰაერი ან ასპირაცია უშუალოდ შაბლონს არ სჭირდება.

ძირითადი მახასიათებლები

  • დეტალის მაქსიმალური სიგრძე 600 mm — სამუშაო ტევადობა, რაც ასახულია მოდელის დასახელებაში
  • დეტალის სისქის დიაპაზონი 6 mm-დან 32 mm-მდე
  • სრული მოწყობილობა, განსხვავებით ZFS600_F1/2, F7/16 და F9/16 პოზიციებისგან (რომლებიც მხოლოდ შაბლონები და ფრეზებია)
  • მოწოდებულია ერთი 1/2 დუიმიანი შაბლონითა და შესაბამისი 1/2 დუიმიანი ფრეზით
  • გაბარიტული ზომები 740 x 280 x 150 mm — გაითვალისწინეთ მაგიდის სიგანე ფრეზის გადაადგილებისთვის
  • მზა ხვრელები მაგიდაზე დასამაგრებლად; 13.9 kg წმინდა წონა უზრუნველყოფს სტაბილურობას
  • მექანიკური მოწყობილობა — არ აქვს ძრავი და ელექტროკვება
  • თავსებადია ნებისმიერ ხელის ფრეზთან, რომელსაც აქვს კოპირების მუსტუკი (გიდი) და 1/2" ფრეზის ცანგა/ყუნწი

ტექნიკური მახასიათებლები

გაბარიტული ზომები
740 x 280 x 150 mm
დეტალის მაქსიმალური სიგრძე
600 mm
დამუშავებადი დეტალის მინ. სისქე
6 mm
დამუშავებადი დეტალის მაქს. სისქე
32 mm
წმინდა წონა
13.90 kg
ბრუტო წონა
15.30 kg
EAN კოდი
9120058378102

უპირატესობები

  • ზუსტი შიპური შეერთებები «მერცხლის კუდი» არსებული ხელის ფრეზის გამოყენებით, ცალკეული ჩარხის გარეშე
  • სრული კომპლექტი: 1/2" შაბლონი და 1/2" ფრეზი მოჰყვება
  • 13.9 kg-იანი კორპუსი მაგიდაზე სამაგრი ხვრელებით უზრუნველყოფს სტაბილურობას

გასათვალისწინებელი

  • ხელის ფრეზი კომპლექტში არ შედის
  • დეტალის მაქსიმალური სისქე შეზღუდულია 32 mm-ით, რაც გამორიცხავს სქელ კარებსა და ჩარჩოებს
  • 13.9 kg წონის გამო სჭირდება მუდმივი ადგილი სამუშაო მაგიდაზე

ხშირად დასმული კითხვები

საჭიროებს თუ არა HOLZMANN ZFS600 230V ან 400V კვებას?
HOLZMANN ZFS600 არ საჭიროებს ელექტროკვებას, ვინაიდან ZFS600 არის მექანიკური შაბლონი ძრავის გარეშე. ელექტროენერგიას მოიხმარს მხოლოდ ხელის ფრეზი, რომელსაც გამოიყენებთ — მაგალითად, HOLZMANN OBF1200 მუშაობს 230V ერთფაზიან ქსელში.
რისთვის არ არის განკუთვნილი HOLZMANN ZFS600?
HOLZMANN ZFS600 დამოუკიდებლად არაფერს ჭრის და კომპლექტში არ მოჰყვება ხელის ფრეზი. ZFS600 არ ასწორებს მასალას წინასწარ, არ იღებს 6 mm-ზე თხელ ან 32 mm-ზე სქელ დეტალებს.
რა შედის HOLZMANN ZFS600-ის კომპლექტაციაში?
HOLZMANN ZFS600 მოწოდებულია მოწყობილობის კორპუსით, 1/2" შაბლონითა და 1/2" შიპის ამომჭრელი ფრეზით. დამატებითი HOLZMANN შაბლონები (ZFS600_F1/2, ZFS600_F7/16, ZFS600_F9/16) ხელმისაწვდომია ცალკე.
რა ზომის დეტალები თავსდება HOLZMANN ZFS600-ში?
HOLZMANN ZFS600 იღებს 600 mm-მდე სიგრძისა და 6-დან 32 mm-მდე სისქის დეტალებს. თვითონ მოწყობილობის გაბარიტებია 740 x 280 x 150 mm.
აუცილებელია თუ არა HOLZMANN ZFS600-ის მაგიდაზე დამაგრება?
HOLZMANN ZFS600-ს აქვს სამაგრი ხვრელები მაგიდაზე ჭანჭიკებით დასაფიქსირებლად, რაც რეკომენდებულია სერიული მუშაობისას. პერიოდული გამოყენებისთვის 13.9 kg წმინდა წონა უზრუნველყოფს საკმარის სტაბილურობას.
რომელი ხელის ფრეზი გამოიყენება HOLZMANN ZFS600-თან?
HOLZMANN ZFS600 თავსებადია ნებისმიერ ხელის ფრეზთან, რომელსაც აქვს კოპირების მუსტუკი (გიდი) და 1/2" ცანგა/ყუნწი. HOLZMANN-ის ასორტიმენტიდან OBF1200 (1200 W, 6 და 8 mm ცანგებით) ოპტიმალური წყვილია, თუ ფრეზის ყუნწი შეესაბამება ცანგას.
რა განსაზღვრავს HOLZMANN ZFS600 შაბლონის ფასს?
ZFS600-ის ფასს განსაზღვრავს შეკვეთილი რაოდენობა, დამატებითი ZFS600_F1/2, F7/16 და F9/16 შაბლონები/ფრეზები და ტრანსპორტირების წილი. ხელის ფრეზთან ერთად შეკვეთისას ტრანსპორტირების ხარჯი თითოეულ ერთეულზე ნაკლები გამოდის.
რა ვადაშია შესაძლებელი ZFS600-ის მიღება?
ZFS600 მზადდება შეკვეთით და მიწოდების ვადა დასტურდება წერილობით ოფიციალურ შეთავაზებაში.
საჭიროებს თუ არა ZFS600 ინსტალაციას?
ZFS600-ის ინსტალაცია მოიცავს მის მაგიდაზე დამაგრებას ჭანჭიკებით ან დამჭერებით. მას არ აქვს ელექტრო შეერთება, ასპირაციის მილები ან გასასწორებელი მექანიზმები.
რა დამატებითი ხარჯები უნდა გაითვალისწინოს მყიდველმა ZFS600-ის შეძენისას?
ძირითადი დამატებითი ნივთია ხელის ფრეზი (მაგალითად HOLZMANN OBF1200). ასევე გაითვალისწინეთ დამატებითი შაბლონები/ფრეზები სხვა ზომის შიპებისთვის და სათადარიგო ფრეზები.
