MIZRAK MZK 3200 Diamond SX ფორმატ-საჭრელი ხერხი

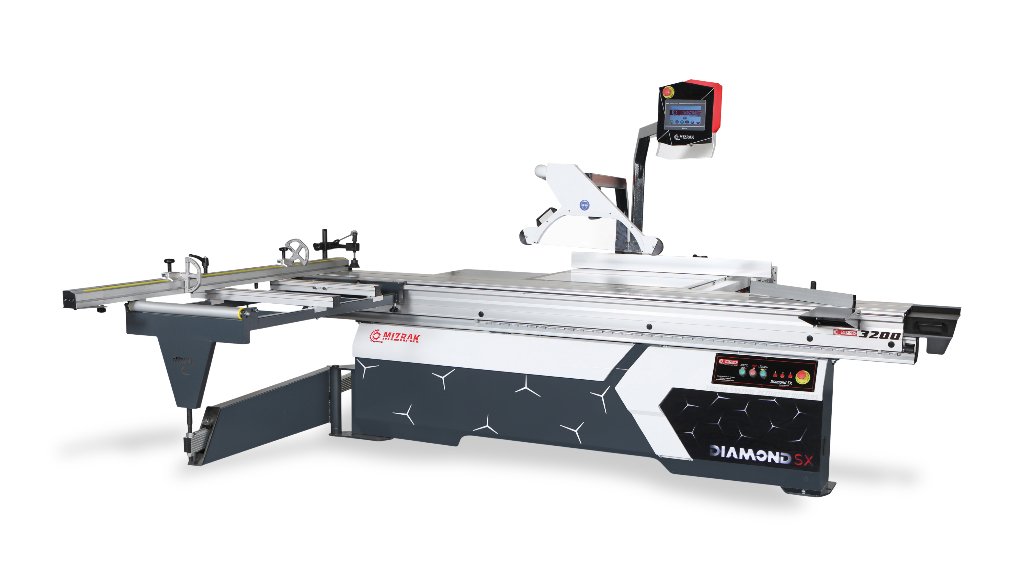

MZK 3200 DIAMOND SX — MIZRAK MZK 3200 Diamond SX Sliding Table Panel Saw 1 / 4

ორი Diamond SX ხერხიდან MZK 3200 Diamond SX არის ის მოდელი, რომელსაც აქვს ოფიციალურად გამოქვეყნებული 3200 mm ჩამოსაშვები მაგიდა და 3200 mm სვლა 430 mm ალუმინის ეტლზე. PLC ბლოკი მართავს 45-90° ელექტრო დახრას, დისკის ელექტრო წამოწევასა და სერვო-ამძრავიან წრფივ თუჯის უკანა საყრდენს; 4 kW ხერხი ჭრის 80 mm-ს 90°-ზე.

ძრავის სიმძლავრე
4 kW
მაგიდის სიგრძე
3200 mm
მაგიდის ზომა
550 x 910 mm
წონა
700 / 780 / 790 kg
  • ახალი
  • შეკვეთით
ფასი შეკვეთით

ფასს განსაზღვრავს არჩეული ვარიანტი (700, 780 ან 790 kg 430/435 mm ეტლით), PLC და სერვო უკანა საყრდენი, დისკები, ასპირაცია, ტრანსპორტირება, მონტაჟი და სწავლება.

ფასის მოთხოვნა
+995 577 44 44 34
ირაკლი გაყიდვების მენეჯერი ორშ–პარ 09:00–18:00, შაბ 10:00–14:00, კვირა დასვენება
  • კონფიგურაცია თქვენს ძაბვასა და ზომებზე
  • მიწოდება, მონტაჟი და გაშვება ადგილზე
  • ქარხნული გარანტია და სათადარიგო ნაწილები

MZK 3200 Diamond SX არის Mizrak-ის 3200 mm კლასის დაპროგრამებადი ხერხი

MZK 3200 Diamond SX აფორმატებს მთლიან ფილებსა და მასივს 3200 mm ალუმინის ჩამოსაშვებ მაგიდაზე (3200 mm სვლით), რაც იძლევა სტანდარტული 2800 x 2070 mm ან 3050 mm ფილების ერთ გამვლელში დაჭრის საშუალებას. 4 kW ძირითადი ძრავი აბრუნებს Ø250 x 30 mm-დან Ø300 x 30 mm-მდე დისკებს 4750-5250 ბრ/წთ სიჩქარით (ჭრის მაქს. სიღრმე 80 mm 90°-ზე, 65 mm 45°-ზე); Ø125 x 20 mm ჩამჭრელი დისკი საკუთარ 0.75 kW ძრავზე ბრუნავს 7250 ბრ/წთ სიჩქარით, რაც უზრუნველყოფს ლამინატის სუფთა ჭრას.

რას ცვლის PLC და სერვო საყრდენი ყოველდღიურ მუშაობაში

PLC მართვა MZK 3200 Diamond SX-ის გასწორებას მარტივ პროცესად აქცევს. დისკის დახრა 45-დან 90 გრადუსამდე და დისკის სიმაღლე რეგულირდება ელექტროძრავით, ხოლო წრფივი თუჯის უკანა საყრდენი პოზიციონირებს სერვო ამძრავით. საამქრო, რომელიც ცვლაში რამდენიმე სხვადასხვა ზომას ჭრის, აღარ კარგავს დროს საყრდენის ხელით გასწორებაზე და თავიდან იცილებს მილიმეტრის ცდომილებებს.

ვისთვის არის განკუთვნილი MZK 3200 Diamond SX

MZK 3200 Diamond SX განკუთვნილია ავეჯისა და კარების საამქროებისთვის (3-15 თანამშრომლით), რომლებიც სერიულად აწარმოებენ კარადებსა და კარის ფარებს და სურთ ავტომატიზირებული პოზიციონირება. ეს არის საწარმოო დანადგარი: ინვესტიცია ანაზღაურდება ჭრის ზუსტი განმეორებადობით.

MZK 3200 Diamond SX სხვა მოდელებთან შედარებით

MZK 3200 Diamond SX და MZK 3200 Diamond S იზიარებენ იმავე 4 kW ხერხს, 435 mm კლასის ალუმინის ეტლსა და დამუშავებულ კორპუსს ელექტრო დახრით; მხოლოდ SX მოდელს აქვს დამატებული PLC ბლოკი და სერვო წრფივი უკანა საყრდენი. საფეხურით დაბლა, MZK 3200 Diamond-ზე კუთხე და სიმაღლე ხელით რეგულირდება 9-შპინდელიანი სისტემით. საფეხურით მაღლა, MZK 3200 Concord აღჭურვილია 5.5 kW ძრავით, 400 mm დისკის თავსებადობით, პნევმატური დამჭერითა და ციფრული თუჯის საყრდენით (წონა 800 kg).

რა შედის MZK 3200 Diamond SX-ის კომპლექტაციაში

MZK 3200 Diamond SX-ის გამოქვეყნებული კომპლექტაცია მოიცავს 550 x 910 mm ძირითად მაგიდას, 380 x 540 mm გვერდით და 785 x 970 mm უკანა დამაგრძელებლებს, 1200 mm პარალელურ საყრდენს, 1950 mm განივ საყრდენს 0-3000 mm ამომკვეთის დიაპაზონით, და ჩამჭრელ კვანძს. დისკები, ასპირაცია და ელექტრო მიერთება ცალკე იანგარიშება.

ძირითადი მახასიათებლები

  • 3200 mm ჩამოსაშვები მაგიდა 3200 mm სვლით და 430 mm სიგანის ალუმინის ეტლით
  • PLC მართვის ბლოკი სერვო-ამძრავიანი წრფივი თუჯის უკანა საყრდენით
  • 4 kW ძირითადი ხერხის ძრავი Ø250 x 30 mm - Ø300 x 30 mm დისკებისთვის (4750-5250 ბრ/წთ)
  • 0.75 kW ჩამჭრელი ძრავი Ø125 x 20 mm დისკით (7250 ბრ/წთ) ლამინატის უნაკლო ჭრისთვის
  • დისკის ავტომატური ელექტრო დახრა 45-90° და დისკის ელექტრო წამოწევა
  • 80 mm ჭრის სიღრმე 90 გრადუსზე, 65 mm 45 გრადუსზე
  • 1950 mm განივი საყრდენი ±45° კუთხით და 0-3000 mm საზომი ამომკვეთით
  • დამუშავებული კორპუსი, 1400 mm სიმაღლე და 700-790 kg წმინდა წონა (80 dB ხმაური)

ტექნიკური მახასიათებლები

ხერხის დისკის დიამეტრი (გარე x შიდა, მინ-მაქს)
Ø250 x 30 mm – Ø300 x 30 mm
ჭრის მაქს. სიღრმე (90°)
80 mm
ჭრის მაქს. სიღრმე (45°)
65 mm
ხერხის დისკის ბრუნვის სიჩქარე
4750–5250 rpm
ძირითადი ხერხის ძრავის სიმძლავრე
4 kW
ჩამჭრელი დისკის დიამეტრი (გარე x შიდა)
Ø125 x 20 mm
ჩამჭრელი დისკის ბრუნვის სიჩქარე
7250 rpm
ჩამჭრელის ძრავის სიმძლავრე / სიჩქარე
0.75 kW / 3000 rpm
ძირითადი მაგიდის ზომა
550 x 910 mm
გვერდითი დამაგრძელებელი მაგიდის ზომა
380 x 540 mm
უკანა დამაგრძელებელი მაგიდის ზომა
785 x 970 mm
პარალელური საყრდენის სიგრძე (მაგიდაზე)
1200 mm
ჩამოსაშვები მაგიდის სიგრძე
3200 mm
ჩამოსაშვები მაგიდის სვლა
3200 mm
ჩამოსაშვები მაგიდის საყრდენის კუთხე (მარჯვნივ–მარცხნივ)
0–45° right and left
ალუმინის ეტლის სიგანე
430 mm
განივი საყრდენის სიგრძე (ეტლზე)
1950 mm
განივი საყრდენის კუთხე (მარჯვნივ–მარცხნივ)
±45°
განივი საყრდენის ამომკვეთის სვლის დიაპაზონი
0 – 3000 mm
მართვის ბლოკი
PLC control unit
დისკის დახრისა და სიმაღლის რეგულირება
Motorised automatic 45–90° tilt and motorised vertical movement
უკანა ამომკვეთი საყრდენი
Servo-driven linear cast-iron rear stop
ასპირაციის პორტის სიმაღლე იატაკიდან
845 mm
დანადგარის სიმაღლე
1400 mm
ხმის დონე
80 dB
წმინდა წონა
700 / 780 / 790 kg (varies by variant)

უპირატესობები

  • 3200 mm ჩამოსაშვები მაგიდა და 3200 mm სვლა ამუშავებს სტანდარტულ ფილას ერთ გამვლელში
  • PLC მართვა და სერვო უკანა საყრდენი უზრუნველყოფს ჭრის სიგანისა და კუთხის აბსოლუტურ განმეორებადობას
  • ჩამჭრელი კვანძი შედის სტანდარტულ კომპლექტაციაში საკუთარი 0.75 kW ძრავითა და Ø125 x 20 mm დისკით

გასათვალისწინებელი

  • ასპირაცია, ხერხის დისკები და ელექტრო მიერთება ცალკე ხარჯია; ძაბვა და დენი გამოქვეყნებული არ არის
  • ფილის ჩატვირთვა-გადმოტვირთვა სრულად მექანიკურია — არ აქვს დამხმარე ლიფტი
  • PLC და სერვო სისტემა ზრდის ფასს, რაც არასერიულ ინდივიდუალურ ჭრებზე ნაკლებად ეფექტურია

ხშირად დასმული კითხვები

რა ელექტროკვება სჭირდება MZK 3200 Diamond SX-ს?
MZK 3200 Diamond SX აღჭურვილია 4 kW ძირითადი და 0.75 kW ჩამჭრელი ძრავით (ჯამური დატვირთვა 4.75 kW) პლიუს PLC და სერვო ამძრავი. კვების პარამეტრები უნდა შეთანხმდეს დილერთან ინსტალაციამდე.
რა ზომის ფილებს ამუშავებს MZK 3200 Diamond SX?
MZK 3200 Diamond SX-ს აქვს 3200 mm ჩამოსაშვები მაგიდა 3200 mm სვლით, რაც იძლევა სტანდარტული 2800 mm ან 3050 mm ფილის სიგრძივ დაჭრის საშუალებას. განივი ჭრის სიგანე განისაზღვრება 1950 mm საყრდენით (0-3000 mm ამომკვეთით).
რა ზომის დისკები სჭირდება MZK 3200 Diamond SX-ს?
იყენებს ძირითად დისკებს Ø250 x 30 mm-დან Ø300 x 30 mm-მდე და Ø125 x 20 mm ჩამჭრელ დისკს. დისკები არ შედის კომპლექტაციაში და შეირჩევა მასალის მიხედვით.
მოჰყვება თუ არა MZK 3200 Diamond SX-ს ასპირაცია?
არა. MZK 3200 Diamond SX-ს აქვს ასპირაციის პორტი 845 mm სიმაღლეზე, თუმცა თვითონ ასპირაციის აგრეგატი ცალკე შესასყიდია.
რამდენი სივრცე და იატაკის სიმტკიცე სჭირდება MZK 3200 Diamond SX-ს?
სიმაღლეა 1400 mm, წონა 700-790 kg. მოითხოვს მყარ ბეტონის იატაკს. 3200 mm ეტლის სრული სვლისთვის საჭიროა დაახლოებით 6.5 მეტრი თავისუფალი სიგრძე.
რა ოპერაციებს ვერ ასრულებს MZK 3200 Diamond SX?
MZK 3200 Diamond SX არის ხელით მიწოდებადი ფორმატ-საჭრელი ხერხი და არა საბალკე ხერხი: მას არ შეუძლია დაstacked (დადებული) ფილების ავტომატური ჭრა, არ აქვს ავტომატური ჩატვირთვა, ვერ ბურღავს და ვერ აკრობს წიბოს. ჭრის მაქსიმალური სიღრმეა 80 mm.
რით განსხვავდება MZK 3200 Diamond SX MZK 3200 Diamond S-ისგან?
MZK 3200 Diamond SX-ს დამატებული აქვს PLC მართვის ბლოკი და სერვო-ამძრავიანი წრფივი თუჯის უკანა საყრდენი. ორივე დანადგარს აქვს 4 kW ხერხი, ალუმინის ეტლი, ელექტრო დახრა და ელექტრო წამოწევა.
რა ღირს MZK 3200 Diamond SX?
MZK 3200 Diamond SX იყიდება ინდივიდუალური ფასის მოთხოვნით. ფასი დამოკიდებულია კონფიგურაციაზე, PLC და სერვო საყრდენზე, დისკებზე, ასპირაციასა და მონტაჟზე.
არის თუ არა MZK 3200 Diamond SX მარაგში?
MZK 3200 Diamond SX მზადდება შეკვეთით PLC და სერვო სისტემის ინდივიდუალური კონფიგურაციით. ხელმისაწვდომობა დასტურდება ფასის მოთხოვნისას.
რას მოიცავს MZK 3200 Diamond SX-ის გაშვება-გამართვა?
გაშვება-გამართვა მოიცავს დანადგარის გასწორებას, 3200 mm ეტლისა და 1950 mm საყრდენის პერპენდიკულარულობის დაყენებას, სამფაზიან ელექტროკვებაზე მიერთებას, სერვო საყრდენის დაკალიბრებასა და სწავლებას.
რა ხარჯები უნდა გაითვალისწინოთ დანადგარის ფასის მიღმა?
ცალკე უნდა გაითვალისწინოთ ძირითადი დისკები (Ø250-Ø300 mm), ჩამჭრელი დისკები (Ø125 x 20 mm) და ასპირაციის აგრეგატი. ლამინატზე მუშაობისას ჩამჭრელი დისკის ალესვა კრიტიკულია ჭრის ხარისხისთვის.
