MIZRAK MZK 3800 Concord ფორმატ-საჭრელი ხერხი

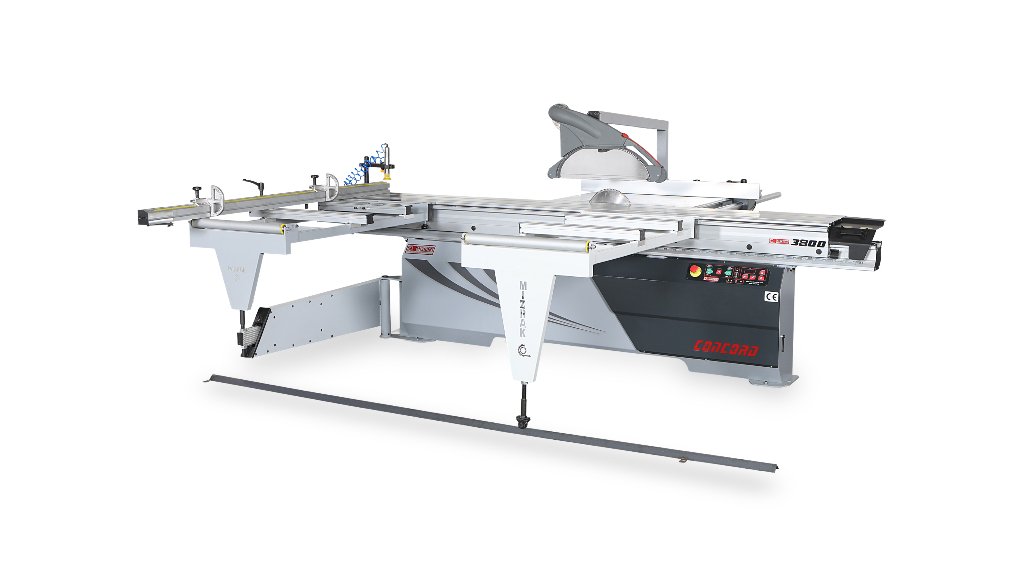

MZK 3800 CONCORD — MIZRAK MZK 3800 Concord Sliding Table Panel Saw 1 / 4

გრძელბაზიანი Concord: MZK 3800 Concord-ს აქვს 3800 mm ჩამოსაშვები მაგიდის სვლა და დამატებითი პროფილური ეტლი, რაც MZK 3200 Concord-ს არ გააჩნია. 5.5 kW ძირითადი ხერხი, ავტომატური დახრა 45-90°-ზე, პნევმატური დამჭერი და ციფრული თუჯის საყრდენი შედის სტანდარტში, წონა 900 kg.

ძრავის სიმძლავრე
5.5 kW
მაგიდის სიგრძე
3800 mm
მაგიდის ზომა
550 x 910 mm
წონა
900 kg
  • ახალი
  • შეკვეთით
ფასი შეკვეთით

MZK 3800 Concord-ის ფასს განსაზღვრავს 3800 mm ეტლი და დამატებითი პროფილური ეტლი (3200 mm Concord-თან შედარებით), დისკების პაკეტი (Ø250-Ø300 mm vs 400 mm), კომპრესორის დამატება და 900 kg დანადგარის ტრანსპორტირება/მონტაჟი ორივე კომუნიკაციის მიერთებით.

ფასის მოთხოვნა
+995 577 44 44 34
ირაკლი გაყიდვების მენეჯერი ორშ–პარ 09:00–18:00, შაბ 10:00–14:00, კვირა დასვენება
  • კონფიგურაცია თქვენს ძაბვასა და ზომებზე
  • მიწოდება, მონტაჟი და გაშვება ადგილზე
  • ქარხნული გარანტია და სათადარიგო ნაწილები

MZK 3800 Concord არის ყველაზე მძიმე ხერხი, რასაც Mizrak ამ კლასში აწარმოებს

MZK 3800 Concord იღებს სტანდარტული ფორმატ-საჭრელი ხერხის კონსტრუქციას და ამატებს მასას, ძრავის სიმძლავრესა და სამუშაო პროცესის ავტომატიზაციას. 5.5 kW ძირითადი ძრავი — 1.5 kW-ით მეტი Diamond-ის ნებისმიერ მოდელზე — აბრუნებს დისკს 4750-5250 ბრ/წთ სიჩქარით, კორპუსის წონაა 900 kg, ხოლო დანადგარს აქვს 400 mm-იანი დისკის გამოყენების მხარდაჭერა. ჭრის სიღრმე შეადგენს 80 mm-ს 90°-ზე და 65 mm-ს 45°-ზე, ხოლო 0.75 kW ჩამჭრელი ძრავი აბრუნებს Ø125 x 20 mm დისკს 7250 ბრ/წთ სიჩქარით.

პნევმატიკა, დაზეთვა და ციფრული საყრდენი

სამი ძირითადი სისტემა გამოარჩევს MZK 3800 Concord-ს Diamond სერიისგან ყოველდღიურ მუშაობაში. პნევმატური დამჭერი მჭიდროდ აჭერს DSP და MDF ფილებს ეტლზე, რაც გამორიცხავს ფილის დაძვრას ჭრისას. პნევმატური დასუფთავების სისტემა წმენდს სამუშაო ზონას. თუჯის პარალელური საყრდენი ციფრული დისპლეით აჩვენებს ჭრის სიგანეს ციფრებში, ხოლო 45-90 გრადუსით დახრა და ვერტიკალური გადაადგილება ხორციელდება ელექტრო ამძრავებით. MZK 3800 Concord-ს ასევე აქვს დაზეთვის სისტემა და 3800 კონფიგურაციაში — დამატებითი პროფილური ეტლი.

ვისთვის არის განკუთვნილი MZK 3800 Concord

MZK 3800 Concord განკუთვნილია კარების მწარმოებლებისა და მსხვილი ავეჯის საწარმოებისთვის, სადაც დანადგარი მუშაობს სრული დატვირთვით გრძელ და მძიმე ფილებზე. დამატებითი 1.5 kW სიმძლავრე მნიშვნელოვანია სქელი მასივის ან მკვრივი ფილების უწყვეტი ჭრისას, ხოლო 900 kg-იანი კორპუსი უზრუნველყოფს 3800 mm-იანი ეტლის სიზუსტეს. საამქრო, რომელიც დღეში რამდენიმე ფილას ჭრის, ამ განსხვავებას MZK 3800 Diamond-თან შედარებით ვერ ამოიღებს.

MZK 3800 Concord Diamond მოდელებისა და 3200 Concord-ის წინააღმდეგ

MZK 3800 Diamond SX-თან შედარებით, MZK 3800 Concord ცვლის PLC და სერვო პოზიციონირებას უფრო მძიმე 5.5 kW მექანიკურ პაკეტზე პნევმატიკითა და ციფრული საყრდენით. MZK 3200 Concord-თან შედარებით, ეს არის იგივე პაკეტი 3800 mm ეტლზე (3200 mm-ის სანაცვლოდ), 100 kg-ით მძიმე (900 kg) და დამატებითი პროფილური ეტლით.

რა შედის კომპლექტაციაში

MZK 3800 Concord-ის სპეციფიკაცია მოიცავს 550 x 910 mm ძირითად მაგიდას, 380 x 540 mm გვერდით და 785 x 970 mm უკანა დამაგრძელებლებს, 1200 mm პარალელურ საყრდენს, 1950 mm განივ საყრდენს 0-3000 mm ამომკვეთით, ჩამჭრელ კვანძს და პნევმატურ სისტემებს. დისკები, კომპრესორი, ასპირაცია და ელექტრო მიერთება ცალკე შეისყიდება.

ძირითადი მახასიათებლები

  • 3800 mm ჩამოსაშვები მაგიდა 3800 mm სვლით პლიუს დამატებითი პროფილური ეტლი, რაც MZK 3200 Concord-ს არ აქვს
  • 5.5 kW ძირითადი ხერხის ძრავი (1.5 kW-ით მეტი Diamond-ზე), 4750-5250 ბრ/წთ
  • 420 mm სიგანის ალუმინის ეტლი
  • პნევმატური დამჭერი DSP-ისთვის და პნევმატური დასუფთავების სისტემა
  • თუჯის პარალელური საყრდენი ციფრული ინდიკაციით
  • ელექტრო ამძრავით ავტომატური დახრა 45-90°-ზე და დისკის ვერტიკალური გადაადგილება
  • 0.75 kW ჩამჭრელი ძრავი Ø125 x 20 mm დისკით 7250 ბრ/წთ სიჩქარეზე
  • 80 mm ჭრის სიღრმე 90°-ზე, 65 mm 45°-ზე (Ø250-Ø300 mm დისკებით)
  • 900 kg დამუშავებული კორპუსი დაზეთვის სისტემით

ტექნიკური მახასიათებლები

ხერხის დისკის დიამეტრი (გარე x შიდა, მინ-მაქს)
Ø250 x 30 mm – Ø300 x 30 mm
ხერხის დისკის თავსებადობა (ზოგადი ინფორმაცია)
Compatible with 400 mm saw blade
ჭრის მაქს. სიღრმე (90°)
80 mm
ჭრის მაქს. სიღრმე (45°)
65 mm
ხერხის დისკის ბრუნვის სიჩქარე
4750 – 5250 rpm
ძირითადი ხერხის ძრავის სიმძლავრე
5.5 kW
ჩამჭრელი დისკის დიამეტრი (გარე x შიდა)
Ø125 x 20 mm
ჩამჭრელი ხერხის ბრუნვის სიჩქარე
7250 rpm
ჩამჭრელი ხერხის ძრავის სიმძლავრე
0.75 kW
ხმის დონე
80 dB
ძირითადი მაგიდის ზომა
550 x 910 mm
გვერდითი დამაგრძელებელი მაგიდის ზომა
380 x 540 mm
უკანა დამაგრძელებელი მაგიდის ზომა
785 x 970 mm
პარალელური საყრდენის სიგრძე (მაგიდაზე)
1200 mm
ჩამოსაშვები მაგიდის სიგრძე
3800 mm
ჩამოსაშვები მაგიდის სვლა
3800 mm
ჩამოსაშვები მაგიდის საყრდენის კუთხე (მარჯვნივ–მარცხნივ)
0–45° right and left
ალუმინის ეტლის სიგანე
420 mm
განივი საყრდენის სიგრძე
1950 mm
განივი საყრდენის კუთხე (მარჯვნივ–მარცხნივ)
±45°
განივი საყრდენის ამომკვეთის სვლის დიაპაზონი
0 – 3000 mm
დისკის დახრისა და სიმაღლის რეგულირება
Actuator motor-driven automatic 45–90° tilt and automatic vertical movement
პარალელური საყრდენი
Cast iron fence with digital display
პნევმატური სისტემები
Pneumatic chip/panel pressing system and pneumatic dust cleaning system
დაზეთვა
Lubrication system
დამატებითი აღჭურვილობა
Additional profile carriage
ასპირაციის პორტის სიმაღლე იატაკიდან
845 mm
დანადგარის სიმაღლე
1400 mm
წმინდა წონა
900 kg

უპირატესობები

  • 5.5 kW ძრავი და 900 kg კორპუსი უზრუნველყოფს სქელი და მკვრივი მასალის უწყვეტ ჭრას
  • პნევმატური დამჭერი გამორიცხავს ფილის დაძვრას ჭრისას, რასაც ხელით დაჭერა ვერ უზრუნველყოფს
  • ციფრული თუჯის საყრდენი და ელექტრო დახრა გამორიცხავს შეცდომებს ზომის დაყენებისას

გასათვალისწინებელი

  • მოითხოვს შეკუმშული ჰაერის წყაროს პნევმატური სისტემებისთვის (კომპრესორი არ შედის)
  • ყველაზე მძიმე და დიდგაბარიტიანი დანადგარი სერიაში (900 kg, 3800 mm ეტლის სვლა)
  • დისკის ზომა მონაცემებში წინააღმდეგობრივია — Ø250-Ø300 mm ცხრილში, მაგრამ 400 mm აღწერილობაში

ხშირად დასმული კითხვები

რა კომუნიკაციები სჭირდება MZK 3800 Concord-ს ელექტროენერგიის გარდა?
MZK 3800 Concord-ს სჭირდება შეკუმშული ჰაერი, რადგან მისი დამჭერი და დასუფთავების სისტემები პნევმატურია. კომპრესორი და ჰაერის მოთხოვნა უნდა დაზუსტდეს დილერთან დანადგარის შეკვეთისას.
რა არის MZK 3800 Concord-ის ელექტრო სიმძლავრე?
MZK 3800 Concord-ს აქვს 5.5 kW ძირითადი და 0.75 kW ჩამჭრელი ძრავი (ჯამში 6.25 kW), პლიუს დახრისა და სიმაღლის ელექტრო ამძრავები. ძაბვა და ნომინალური დენი უნდა დაზუსტდეს მოწოდებამდე.
რა სიგრძის ფილას ჭრის MZK 3800 Concord?
MZK 3800 Concord-ს აქვს 3800 mm ჩამოსაშვები მაგიდა 3800 mm სვლით, რაც საშუალებას იძლევა გრძელი კარის ფრთები და დიდი ფილები გაიჭრას ერთ გატარებაზე. მას ასევე მოჰყვება დამატებითი პროფილური ეტლი.
რომელი დისკები მიდის MZK 3800 Concord-ზე?
ტექნიკურ ცხრილში მითითებულია ძირითადი დისკები Ø250 x 30 mm-დან Ø300 x 30 mm-მდე, ხოლო აღწერაში — 400 mm დისკის თავსებადობა; ორივე მონაცემი მომწოდებლისგანაა და უნდა დაზუსტდეს შეკვეთისას. ჩამჭრელი დისკია Ø125 x 20 mm (7250 ბრ/წთ). დისკები კომპლექტში არ შედის.
როგორ ხდება MZK 3800 Concord-ის მონტაჟი და რა წონის არის ის?
MZK 3800 Concord იწონის 900 kg-ს (ყველაზე მძიმეა Mizrak-ის ამ ხაზში), სიმაღლეა 1400 mm, ასპირაციის პორტი — 845 mm. მონტაჟისთვის საჭიროა დამტვირთავი, მყარი ბეტონის იატაკი და საკმარისი სივრცე 3800 mm ეტლის სრული სვლისთვის.
რა ფუნქციები არ აქვს MZK 3800 Concord-ს?
MZK 3800 Concord-ს არ აქვს PLC კონტროლერი და სერვოამძრავიანი უკანა საყრდენი (ეს MZK 3800 Diamond SX-ის ფუნქციებია) — საყრდენს ოპერატორი აყენებს ხელით, თუმცა ციფრული ეკრანის მიხედვით. ის ასევე არ არის საბალკე ხერხი.
რა ღირს MZK 3800 Concord?
MZK 3800 Concord-ის ფასი გაიცემა ინდივიდუალური მოთხოვნით. ფასზე მოქმედებს 3800 mm ეტლი და პროფილური ეტლი, დისკების კომპლექტი, კომპრესორის ჩართვა და 900 kg დანადგარის ტრანსპორტირება/მონტაჟი.
რა არის MZK 3800 Concord-ის მიწოდების ვადა?
MZK 3800 Concord მზადდება შეკვეთით Mizrak-ის ქარხანაში. მიწოდების ვადა დასტურდება ფასის მოთხოვნისას. რადგან დანადგარს სჭირდება შეკუმშული ჰაერი, მოამზადეთ პნევმოხაზი წინასწარ.
რა შედის MZK 3800 Concord-ის გამართვაში?
გამართვა მოიცავს 900 kg დანადგარის გასწორებას 3800 mm ეტლის სვლის სივრცით, სამფაზიან ელექტრო მიერთებას (5.5 kW + 0.75 kW), შეკუმშული ჰაერის მიერთებას, ასპირაციის შეერთებას 845 mm სიმაღლეზე და ციფრული საყრდენის კალიბრაციას. მონტაჟი იანგარიშება ცალკე.
რა დამატებითი ხარჯები უნდა გავითვალისწინოთ?
ცალკე გაითვალისწინეთ კომპრესორი (თუ საამქროში არ არის), ძირითადი და ჩამჭრელი დისკები, ასპირაციის აგრეგატი მილებით და სამფაზიანი ელექტრო გაყვანილობა.
