MIZRAK MZK 3800 Diamond S ფორმატ-საჭრელი ხერხი

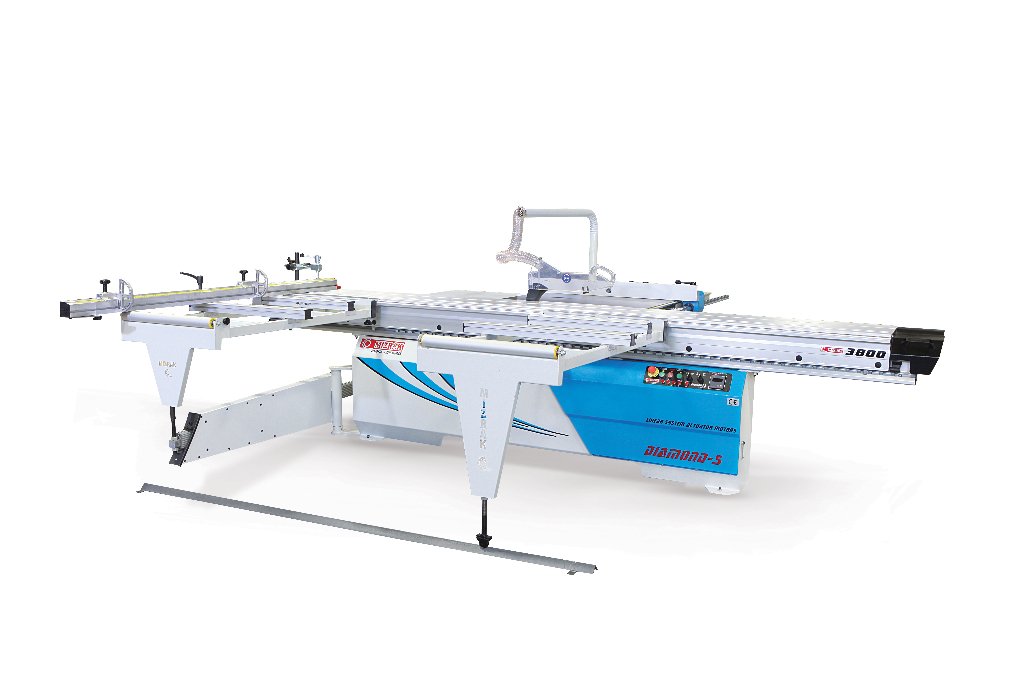

MZK 3800 DIAMOND S — MIZRAK MZK 3800 Diamond S Sliding Table Panel Saw 1 / 4

860 kg წონით MZK 3800 Diamond S უფრო მძიმეა Diamond S წყვილში (MZK 3200 Diamond S-ის 820 kg-ის სანაცვლოდ) და აღჭურვილია 435 mm ალუმინის ეტლით, 4 kW ძირითადი ხერხითა და 0.75 kW ჩამჭრელით. დისკის დახრა (45-90°) და დისკის წამოწევა ელექტროძრავით ხორციელდება, PLC-ს გარეშე.

ძრავის სიმძლავრე
4 kW
მაგიდის ზომა
550 x 910 mm
წონა
860 kg
  • ახალი
  • შეკვეთით
ფასი შეკვეთით

ფასს განსაზღვრავს ეტლის სიგრძე, ელექტრო დახრისა და წამოწევის სისტემა (PLC-ის გარეშე), დისკები, ასპირაცია და 860 kg დანადგარის ტრანსპორტირება/მონტაჟი.

ფასის მოთხოვნა
+995 577 44 44 34
ირაკლი გაყიდვების მენეჯერი ორშ–პარ 09:00–18:00, შაბ 10:00–14:00, კვირა დასვენება
  • კონფიგურაცია თქვენს ძაბვასა და ზომებზე
  • მიწოდება, მონტაჟი და გაშვება ადგილზე
  • ქარხნული გარანტია და სათადარიგო ნაწილები

MZK 3800 Diamond S უზრუნველყოფს ორი ძირითადი პარამეტრის ელექტრო რეგულირებას

MZK 3800 Diamond S არის მოდელი Mizrak-ის გრძელეტლიან Diamond ხაზში, სადაც დისკის კუთხისა და სიმაღლის რეგულირება აღარ სრულდება ხელით. ავტომატური 45-90 გრადუსიანი დახრა და ავტომატური ვერტიკალური გადაადგილება ხორციელდება ელექტროძრავით: ოპერატორი ირჩევს კუთხეს და ხერხი ავტომატურად დგება პოზიციაში. 4 kW ძირითადი ძრავი აბრუნებს Ø250 x 30 mm-დან Ø300 x 30 mm-მდე დისკებს 4750-5250 ბრ/წთ სიჩქარით, ხოლო 0.75 kW ჩამჭრელი ძრავი აბრუნებს Ø125 x 20 mm დისკს 6800-7250 ბრ/წთ სიჩქარით ლამინირებული და შპონირებული ფილების სუფთა ჭრისთვის.

ალუმინის ეტლი და მძიმე კორპუსი

MZK 3800 Diamond S-ის 435 mm სიგანის ალუმინის ეტლი დამონტაჟებულია წრფივ სისტემაზე, ხოლო მთელი დანადგარი აგებულია დამუშავებულ კორპუსზე, რაც მას 860 kg წონას ანიჭებს (დაახლოებით 90 kg-ით მძიმე, ვიდრე მექანიკური MZK 3800 Diamond). ეს მასა უზრუნველყოფს გრძელი ეტლის სტაბილურობასა და ჭრის სიზუსტეს მძიმე ფილების ჩატვირთვისას.

ვისთვის არის განკუთვნილი MZK 3800 DIAMOND S

MZK 3800 Diamond S განკუთვნილია კარებისა და ავეჯის საამქროებისთვის, რომლებიც რეგულარულად ჭრიან დიდ ფარებსა და გრძელ ფილებს და სჭირდებათ კუთხური და ირიბი ჭრების ზუსტი შესრულება PLC პოზიციონირების შეძენის გარეშე. თუ სამუშაოს უმეტესი ნაწილი 90 გრადუსზე სრულდება, მექანიკური MZK 3800 Diamond იგივე ჭრას ასრულებს; ხოლო S მოდელი ამართლებს თავის ფასს, როდესაც კუთხეები ხშირად იცვლება.

MZK 3800 Diamond S SX-ისა და Concord-ის წინააღმდეგ

MZK 3800 Diamond S განთავსებულია უშუალოდ MZK 3800 Diamond SX-ის ქვემოთ, რომელიც იმავე 4 kW მექანიკურ ბაზას ამატებს PLC მართვის ბლოკსა და სერვო-ამძრავიან თუჯის უკანა საყრდენს. მათ ზემოთ, MZK 3800 Concord გადადის 5.5 kW ძრავზე, 400 mm დისკის თავსებადობაზე, დაზეთვის სისტემაზე, პნევმატურ დამჭერზე, ციფრულ თუჯის საყრდენსა და 900 kg წონაზე.

რას მოიცავს MZK 3800 Diamond S-ის სპეციფიკაცია

Mizrak-ის სპეციფიკაციაში შედის 550 x 910 mm ძირითადი მაგიდა, 380 x 540 mm გვერდითი და 785 x 970 mm უკანა დამაგრძელებლები, 1200 mm პარალელური საყრდენი, განივი საყრდენი ±45° კუთხითა და 0-3000 mm ამომკვეთის დიაპაზონით, და ჩამჭრელი კვანძი. ხერხის დისკები, ასპირაცია და ელექტრო მიერთება არ შედის.

ძირითადი მახასიათებლები

  • დისკის ავტომატური ელექტრო დახრა 45-90° და დისკის ელექტრო წამოწევა
  • 4 kW ძირითადი ხერხის ძრავი Ø250 x 30 mm - Ø300 x 30 mm დისკებისთვის (4750-5250 ბრ/წთ)
  • 0.75 kW ჩამჭრელი ძრავი Ø125 x 20 mm დისკით (6800-7250 ბრ/წთ)
  • 435 mm სიგანის ალუმინის ეტლი დამუშავებულ კორპუსზე
  • 860 kg დანადგარის წონა და 1400 mm სამუშაო სიმაღლე გრძელ ჭრებზე სტაბილურობისთვის
  • განივი საყრდენი ±45° კუთხის დაყენებით და 0-3000 mm საზომი ამომკვეთით
  • 550 x 910 mm ძირითადი მაგიდა 380 x 540 mm გვერდითი და 785 x 970 mm უკანა დამაგრძელებლებით
  • 80 dB ხმაურის დონე და ასპირაციის პორტი 845 mm სიმაღლეზე

ტექნიკური მახასიათებლები

ძირითადი ხერხის დისკის დიამეტრი (გარე x შიდა, მინ-მაქს)
Ø250 x 30 mm – Ø300 x 30 mm
ძირითადი ხერხის ბრუნვის სიჩქარე
4750 – 5250 rpm
ძირითადი ხერხის ძრავის სიმძლავრე
4 kW
ჩამჭრელი დისკის დიამეტრი (გარე x შიდა)
Ø125 x 20 mm
ჩამჭრელი ხერხის ბრუნვის სიჩქარე
6800 – 7250 rpm
ჩამჭრელი ხერხის ძრავის სიმძლავრე
0.75 kW
ხმის დონე
80 dB
ძირითადი მაგიდის ზომა
550 x 910 mm
გვერდითი დამაგრძელებელი მაგიდის ზომა (ფოლადი)
380 x 540 mm
უკანა დამაგრძელებელი მაგიდის ზომა (ფოლადი)
785 x 970 mm
პარალელური საყრდენის სიგრძე (მაგიდაზე)
1200 mm
ალუმინის ეტლის სიგანე
435 mm
განივი საყრდენის კუთხე
±45° right and left
განივი საყრდენის ამომკვეთის სვლის დიაპაზონი
0 – 3000 mm
დისკის დახრისა და სიმაღლის რეგულირება
Motorised automatic 45–90° tilt and motorised vertical movement
ეტლის სისტემა
Overhead-spindle aluminium carriage, linear system
ჩარჩო
Machined frame
ასპირაციის პორტის სიმაღლე იატაკიდან
845 mm
დანადგარის სიმაღლე
1400 mm
დანადგარის წონა
860 kg

უპირატესობები

  • 45-90° ელექტრო დახრა და ელექტრო წამოწევა PLC-ით აღჭურვილ SX მოდელზე დაბალ ფასად
  • 860 kg დამუშავებული კორპუსი და 435 mm ეტლი უზრუნველყოფს სწორ ჭრას დატვირთვის ქვეშ
  • სტანდარტული 0.75 kW ჩამჭრელი კვანძი (6800-7250 ბრ/წთ) გამორიცხავს ცალკე ჩამჭრელის დაყენების საჭიროებას

გასათვალისწინებელი

  • ტექნიკურ ცხრილში მითითებულია 3200 mm ეტლის სიგრძე, რის გამოც რეალური სიგრძე დაზუსტებას მოითხოვს
  • არ აქვს PLC ან სერვო საყრდენი — ჭრის სიგანე მაინც ხელითყენდება საყრდენის შკალაზე
  • ჭრის მაქსიმალური სიღრმე გამოქვეყნებული არ არის Diamond S მოდელებისთვის

ხშირად დასმული კითხვები

რა ელექტროკვება სჭირდება MZK 3800 Diamond S-ს?
MZK 3800 Diamond S აერთიანებს 4 kW ძირითად და 0.75 kW ჩამჭრელ ძრავს (4.75 kW დატვირთვა) პლიუს დახრისა და წამოწევის ძრავებს. ძაბვა და დენი უნდა შეთანხმდეს დილერთან ინსტალაციამდე.
რა სიგრძის ფილას ჭრის MZK 3800 Diamond S?
MZK 3800 Diamond S გრძელეტლიანი მოდელია, თუმცა ტექნიკურ ცხრილში მითითებულია 3200 mm ეტლის სიგრძე (საბაზო 3800 მოდელს 3700 mm მაგიდა და 3800 mm სვლა აქვს). დააზუსტეთ რეალური სიგრძე შეკვეთამდე.
რა ზომის დისკებს იყენებს MZK 3800 Diamond S?
იყენებს ძირითად დისკებს Ø250 x 30 mm-დან Ø300 x 30 mm-მდე და Ø125 x 20 mm ჩამჭრელ დისკს (6800-7250 ბრ/წთ). დისკები კომპლექტაციაში არ შედის.
მოჰყვება თუ არა MZK 3800 Diamond S-ს ასპირაცია?
არა. MZK 3800 Diamond S-ს აქვს ასპირაციის პორტი 845 mm სიმაღლეზე, თუმცა ასპირაციის აგრეგატი და მილები ცალკე შესასყიდია.
რამდენ ფართობს იკავებს MZK 3800 Diamond S?
სიმაღლეა 1400 mm, წონა 860 kg. მოითხოვს მყარ ბეტონის იატაკს. დაგეგმეთ სივრცე ეტლის სრული სვლისთვის ორივე მიმართულებით.
რა არ შედის MZK 3800 Diamond S-ის კომპლექტაციაში?
MZK 3800 Diamond S-ს არ აქვს PLC მართვა და სერვო საყრდენი (რაც აქვს SX-ს), და არ აქვს პნევმატური დამჭერი ან ციფრული საყრდენი (რაც აქვს Concord-ს). იგი ასევე არ არის საბალკე ხერხი.
რა ღირს MZK 3800 Diamond S?
MZK 3800 Diamond S იყიდება ინდივიდუალური ფასის მოთხოვნით. ფასი დამოკიდებულია ეტლის სიგრძეზე, ელექტრო დახრის სისტემაზე, დისკებზე, ასპირაციასა და 860 kg კორპუსის ტრანსპორტირება/მონტაჟზე.
რამდენ ხანში მიეწოდება MZK 3800 Diamond S?
MZK 3800 Diamond S მზადდება შეკვეთით. მიწოდების ვადა დასტურდება ფასის შეთავაზებისას წარმოების გრაფიკის მიხედვით.
რა არის საჭირო MZK 3800 Diamond S-ის მონტაჟისთვის?
საჭიროა 860 kg-ზე გათვლილი სწორი იატაკი, ადგილი ეტლის სვლისთვის, სამფაზიანი კვება 4 kW ხერხის, 0.75 kW ჩამჭრელისა და დახრის ძრავებისთვის, და ასპირაციის მიერთება 845 mm პორტზე.
რა დამატებითი ხარჯები უნდა გაითვალისწინოთ?
ცალკე უნდა გაითვალისწინოთ ძირითადი დისკები (Ø250-Ø300 mm), ჩამჭრელი დისკები (Ø125 x 20 mm) და ასპირაციის აგრეგატი. დისკების ალესვა ძირითადი საექსპლუატაციო ხარჯია.
