MIZRAK MZK 3800 Diamond ფორმატ-საჭრელი ხერხი

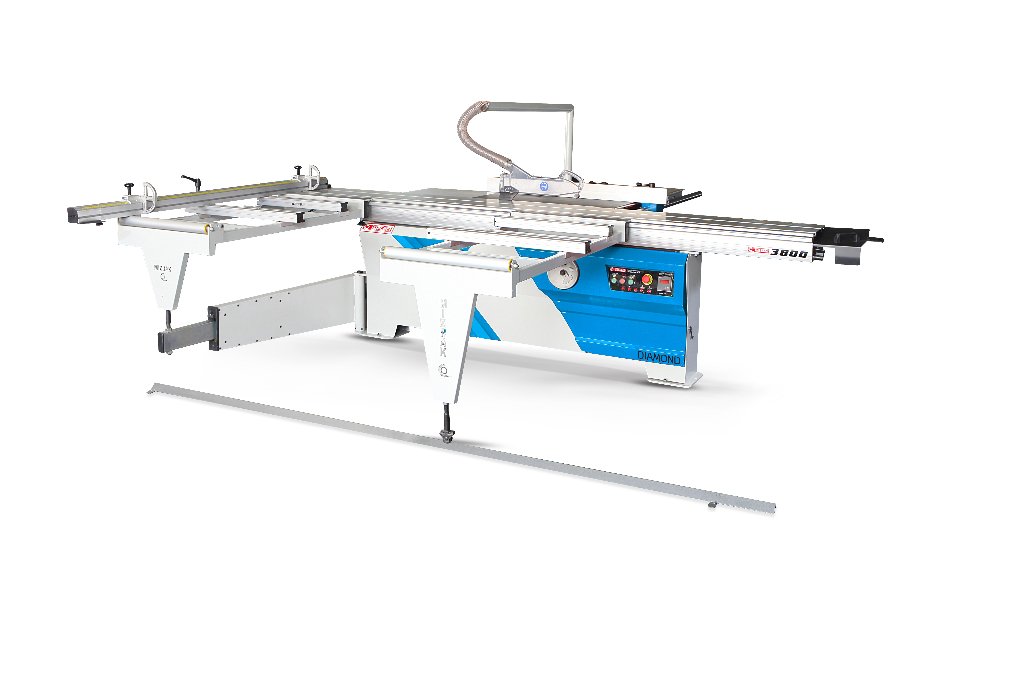

MZK 3800 DIAMOND — MIZRAK MZK 3800 Diamond Sliding Table Panel Saw 1 / 4

ყველაზე გრძელი ეტლის მქონე მოდელი Mizrak Diamond-ის ხაზში: MZK 3800 Diamond აღჭურვილია 3700 mm-იანი ჩამოსაშვები მაგიდით, რაც უზრუნველყოფს 3800 mm სვლას (MZK 3200 Diamond-ის 3200 mm-თან შედარებით). 4 kW ძირითადი ხერხი და 0.75 kW ჩამჭრელი ძრავი უზრუნველყოფს 80 mm ჭრის სიღრმეს 90°-ზე, 45-90°-ზე მექანიკური დახრით. წმინდა წონა 770 kg.

ძრავის სიმძლავრე
4 kW
მაგიდის სიგრძე
3700 mm
მაგიდის ზომა
550 x 910 mm
წონა
770 kg
  • ახალი
  • შეკვეთით
ფასი შეკვეთით

MZK 3800 Diamond-ის ფასს განსაზღვრავს უშუალოდ 3800 mm ეტლის სიგრძე (უფრო მოკლე 3200 mm და 2800 mm Diamond მოდელები უფრო იაფია), შერჩეული ძირითადი და ჩამჭრელი დისკების კომპლექტი, 770 kg დანადგარის ტრანსპორტირება და საამქროში მონტაჟი, ასპირაციის სისტემისა და ელექტრო მიერთების ჩათვლით.

ფასის მოთხოვნა
+995 577 44 44 34
ირაკლი გაყიდვების მენეჯერი ორშ–პარ 09:00–18:00, შაბ 10:00–14:00, კვირა დასვენება
  • კონფიგურაცია თქვენს ძაბვასა და ზომებზე
  • მიწოდება, მონტაჟი და გაშვება ადგილზე
  • ქარხნული გარანტია და სათადარიგო ნაწილები

MZK 3800 Diamond არის გრძელეტლიანი დანადგარი საამქროებისთვის, სადაც პარამეტრებს ხელით აყენებენ

MZK 3800 Diamond სთავაზობს საამქროს ეტლის 3800 mm სვლას 3700 mm-იან ჩამოსაშვებ მაგიდაზე — რაც საკმარისია არასტანდარტული კარის ფრთის ან 3.6 m-იანი ფილის ერთ გატარებაზე დასამუშავებლად — ყოველგვარი ელექტრონიკის, მისი დაპროგრამებისა თუ შეკეთების საჭიროების გარეშე. დისკის დახრა 45-დან 90 გრადუსამდე და ხერხის სიმაღლე რეგულირდება ხელით, ხოლო 9-შპინდელიანი გადაადგილების სისტემას გადაჰყავს 435 mm სიგანის ალუმინის ეტლი. 4 kW ძირითადი ძრავი აბრუნებს Ø250 x 30 mm-დან Ø300 x 30 mm-მდე დისკებს 4750-5250 ბრ/წთ სიჩქარით, რაც უზრუნველყოფს 80 mm ჭრის სიღრმეს 90°-ზე და 65 mm-ს 45°-ზე.

ჩამჭრელი კვანძი და საყრდენები

ცალკეული 0.75 kW ძრავი აბრუნებს MZK 3800 Diamond-ის Ø125 x 20 mm ჩამჭრელ დისკს 7250 ბრ/წთ სიჩქარით, რის წყალობითაც ლამინირებული და დაშპონილი ფილები იჭრება ქვედა მხრიდან ანათლების გარეშე. განივი საყრდენის სიგრძეა 1950 mm, ამომკვეთის სვლის დიაპაზონით 0-3000 mm და ბრუნავს ±45 გრადუსით მარჯვნივ და მარცხნივ, ხოლო მაგიდაზე დამონტაჟებულია 1200 mm-იანი პარალელური საყრდენი.

ვისთვის არის განკუთვნილი MZK 3800 Diamond

MZK 3800 Diamond იდეალურია კარების მწარმოებლებისა და ავეჯის საამქროებისთვის, რომელთათვისაც პირველ ადგილზეა დიდი ზომის ფილების დამუშავება და ურჩევნიათ კუთხისა და სიმაღლის ხელით რეგულირება. საამქროები, სადაც არ არის შტატში ელექტრიკოსი ან სტაბილური ელექტრომომარაგება, ხშირად ირჩევენ MZK 3800 Diamond-ს precisely იმის გამო, რომ მას არ აქვს PLC კონტროლერი, სერვოძრავი ან ამძრავი, რომელიც შეიძლება მწყობრიდან გამოვიდეს — ეს არის ხანგრძლივი რესურსის მქონე საიმედო მექანიკური დანადგარი.

MZK 3800 Diamond-ის შედარება S, SX და Concord მოდელებთან

MZK 3800 Diamond წარმოადგენს 3800 mm-იანი კლასის საბაზო მოდელს. MZK 3800 Diamond S-ზე გადასვლისას დახრა და ვერტიკალური გადაადგილება ხდება ელექტროძრავით ზედა შპინდელიან ეტლზე, ხოლო დანადგარის წონაა 860 kg. MZK 3800 Diamond SX ამატებს PLC მართვის ბლოკს და სერვოამძრავიან თუჯის უკანა ამომკვეთ საყრდენს. MZK 3800 Concord არის მძიმე სერიის ოპცია 5.5 kW ძრავით, 400 mm-იანი დისკის თავსებადობით, პნევმატური დამჭერით და ციფრული თუჯის საყრდენით, წონით 900 kg. ჭრის სიღრმე იდენტურია მთელ ჯგუფში; განსხვავება მხოლოთ პარამეტრების დაყენების წესსა და ავტომატიზაციის დონეშია.

რა შედის კომპლექტაციაში

MZK 3800 Diamond-ის სტანდარტულ კომპლექტაციაშია 550 x 910 mm ძირითადი მაგიდა, 380 x 540 mm გვერდითი დამაგრძელებელი, 785 x 970 mm უკანა დამაგრძელებელი, ორივე საყრდენი და ჩამჭრელი კვანძი. ხერხის დისკები, ასპირაცია და ელექტრო მიერთება კომპლექტაციაში არ შედის და ცალკე მოეწოდება.

ძირითადი მახასიათებლები

  • ეტლის 3800 mm სვლა 3700 mm ჩამოსაშვებ მაგიდაზე — 600 mm-ით მეტი, ვიდრე MZK 3200 Diamond-ზე
  • 435 mm სიგანის ალუმინის ეტლი 9-შპინდელიან გლუვი გადაადგილების სისტემაზე
  • 4 kW ძირითადი ხერხის ძრავი Ø250 x 30 mm-დან Ø300 x 30 mm-მდე დისკებით, 4750-5250 ბრ/წთ სიჩქარეზე
  • 0.75 kW ჩამჭრელი ძრავი და Ø125 x 20 mm ჩამჭრელი დისკი 7250 ბრ/წთ სიჩქარეზე
  • 80 mm ჭრის სიღრმე 90 გრადუსზე და 65 mm 45 გრადუსზე
  • მექანიკური დახრა 45-90 გრადუსზე და დისკის მექანიკური ვერტიკალური გადაადგილება, ელექტრონიკის გარეშე
  • 1950 mm განივი საყრდენი, ±45 გრადუსით რეგულირება, 0-3000 mm საზომი ამომკვეთი
  • დამუშავებული სტაციონარული კორპუსი 770 kg წმინდა წონით და 1400 mm სიმაღლით
  • ასპირაციის პორტი იატაკიდან 845 mm სიმაღლეზე, ხმის დონე 80 dB

ტექნიკური მახასიათებლები

ხერხის დისკის დიამეტრი (გარე x შიდა, მინ-მაქს)
Ø250 x 30 mm – Ø300 x 30 mm
ჭრის მაქს. სიღრმე (90°)
80 mm
ჭრის მაქს. სიღრმე (45°)
65 mm
ხერხის დისკის ბრუნვის სიჩქარე
4750 – 5250 rpm
ხერხის ძრავის სიმძლავრე
4 kW
ჩამჭრელი დისკის დიამეტრი (გარე x შიდა)
Ø125 x 20 mm
ჩამჭრელი ხერხის ბრუნვის სიჩქარე
7250 rpm
ჩამჭრელი ხერხის ძრავის სიმძლავრე
0.75 kW
ხმის დონე
80 dB
ძირითადი მაგიდის ზომა
550 x 910 mm
გვერდითი დამაგრძელებელი მაგიდის ზომა
380 x 540 mm
უკანა დამაგრძელებელი მაგიდის ზომა
785 x 970 mm
პარალელური საყრდენის სიგრძე (მაგიდაზე)
1200 mm
ჩამოსაშვები მაგიდის სიგრძე
3700 mm
ჩამოსაშვები მაგიდის სვლა
3800 mm
ჩამოსაშვები მაგიდის საყრდენის კუთხე
±45° right and left
ალუმინის ეტლის სიგანე
435 mm
განივი საყრდენის სიგრძე (ეტლზე)
1950 mm
განივი საყრდენის კუთხე
±45° right and left
განივი საყრდენის ამომკვეთის სვლის დიაპაზონი
0 – 3000 mm
ეტლის სისტემა
9-spindle smooth movement system, linear system
დისკის დახრისა და სიმაღლის რეგულირება
Manual 45–90° tilt and manual vertical movement
ჩარჩო
Machined frame
ასპირაციის პორტის სიმაღლე იატაკიდან
845 mm
დანადგარის სიმაღლე
1400 mm
წმინდა წონა
770 kg

უპირატესობები

  • 3800 mm ეტლის სვლა საშუალებას იძლევა დამუშავდეს დიდი ზომის კარის ფრთები და გრძელი ფილები, რასაც 3200 mm-იანი ხერხი ვერ ასრულებს
  • არ აქვს PLC, სერვოძრავი ან ამძრავი, რაც გამორიცხავს მათ გაფუჭებას — წმინდა მექანიკური დანადგარი მარტივი მოვლით
  • სტანდარტულ კომპლექტაციაშია ჩამჭრელი კვანძი საკუთარი 0.75 kW ძრავით, რაც უზრუნველყოფს სუფთა ჭრას ლამინირებულ მასალაზე

გასათვალისწინებელი

  • დისკის კუთხე და სიმაღლე რეგულირდება ხელით, ამიტომ კუთხით განმეორებითი ჭრა ოპერატორის სიზუსტეზეა დამოკიდებული
  • 770 kg წონისა და თითქმის 4 m-იანი ეტლის სვლის გამო სჭირდება მნიშვნელოვნად მეტი ფართობი, ვიდრე 2800 mm-იან დანადგარს
  • ასპირაცია, ხერხის დისკები და ელექტრომონტაჟი ცალკე შესასყიდი პოზიციებია

ხშირად დასმული კითხვები

რა ტიპის ელექტროკვება სჭირდება MZK 3800 Diamond-ს?
MZK 3800 Diamond-ს აქვს 4 kW ძირითადი ხერხის ძრავი და 0.75 kW ჩამჭრელი ძრავი, ჯამური დადგმული სიმძლავრით 4.75 kW. Mizrak არ აქვეყნებს ზუსტ ძაბვას ან ნომინალურ დენს MZK 3800 Diamond-ისთვის, ამიტომ კვების ხაზი და დამცავი აპარატურა უნდა დაზუსტდეს დილერთან შეერთებამდე.
რა მაქსიმალური სიგრძის ფილის გაჭრა შეუძლია MZK 3800 Diamond-ს?
MZK 3800 Diamond აღჭურვილია 3700 mm ჩამოსაშვები მაგიდით 3800 mm სვლით, რაც საშუალებას იძლევა დაახლოებით 3.7 m-მდე სიგრძის ფილები და კარის ფრთები გაიჭრას ერთ გატარებაზე. განივი ჭრა MZK 3800 Diamond-ზე რეგულირდება 1950 mm განივი საყრდენითა და 0-3000 mm საზომი ამომკვეთით.
როგორ რეგულირდება დისკის კუთხე და სიმაღლე MZK 3800 Diamond-ზე?
დისკის დახრა 45-დან 90 გრადუსამდე და აწევა-დაწევა MZK 3800 Diamond-ზე ხდება მექანიკურად, ხელის ქანჩის საშუალებით შკალის მიხედვით. საამქროებისთვის, სადაც კუთხე ცვლაში მრავალჯერ იცვლება, უკეთესია MZK 3800 Diamond S, სადაც ეს ოპერაციები ელექტროძრავით სრულდება.
რომელი დისკები მიდის MZK 3800 Diamond-ზე?
MZK 3800 Diamond იყენებს ძირითად ხერხის დისკებს Ø250 x 30 mm-დან Ø300 x 30 mm-მდე (30 mm შიდა ხვრელით) და Ø125 x 20 mm ჩამჭრელ დისკს. დისკები არ შედის MZK 3800 Diamond-ის კომპლექტაციაში, ამიტომ გაითვალისწინეთ წვრილკბილიანი დისკი ლამინატისთვის და ცალკე დისკი მასიური ხისთვის.
რა ასპირაცია და სამუშაო ფართობი სჭირდება MZK 3800 Diamond-ს?
MZK 3800 Diamond-ს აქვს ასპირაციის პორტი იატაკიდან 845 mm სიმაღლეზე და სჭირდება ცალკე გამწოვი, რომელიც კომპლექტაციაში არ შედის. 770 kg წონისა და 1400 mm სიმაღლის გამო, MZK 3800 Diamond მოითხოვს მყარ იატაკს, ამწე მოწყობილობას მონტაჟისთვის და საკმარის სივრცეს, რომ 3800 mm ეტლმა ორივე მიმართულებით სრულად იმოძრაოს.
რისი გაკეთება არ შეუძლია MZK 3800 Diamond-ს?
MZK 3800 Diamond-ით შეუძლებელია 80 mm-ზე ღრმად ჭრა 90°-ზე, მას არ აქვს საყრდენის ან დისკის ავტომატური პოზიციონირება და არ წარმოადგენს საბალკე ხერხს — MZK 3800 Diamond არ ჭრის ფილების დასტას დაპროგრამებული სქემით და არ აქვს ავტომატური ჩატვირთვა. დაბურღვის, ფრეზირებისა და წიბოს დაკვრისთვის საჭიროა ცალკე დანადგარები.
რა ღირს MZK 3800 Diamond?
MZK 3800 Diamond იყიდება ინდივიდუალური მოთხოვნის (კვოტაციის) საფუძველზე. საბოლოო ფასი დამოკიდებულია შერჩეულ 3800 mm ეტლის სიგრძეზე (მოკლე 3200 mm და 2800 mm მოდელებთან შედარებით), დისკების კომპლექტაციაზე, 770 kg დანადგარის ტრანსპორტირებასა და მონტაჟზე. გამოგვიგზავნეთ თქვენი მოთხოვნა და მომზადდება ფასის შეთავაზება.
რა არის MZK 3800 Diamond-ის მიწოდების ვადა?
MZK 3800 Diamond მზადდება შეკვეთით Mizrak-ის ქარხანაში და არ დევს საწყობში, შესაბამისად მიწოდების ვადა დასტურდება ფასის მოთხოვნისას საქართველოში ტრანსპორტირების მარშრუტის გათვალისწინებით.
შედის თუ არა MZK 3800 Diamond-ის ფასში მონტაჟი და გამართვა?
MZK 3800 Diamond-ის მონტაჟი და გამართვა მიეთითება ცალკე სტრიქონად შეთავაზებაში. სამუშაო მოიცავს 770 kg დანადგარის გასწორებას, ეტლის 3800 mm სვლისთვის სივრცის მომზადებას, სამფაზიან ელექტრო მიერთებას და ასპირაციის შეერთებას 845 mm სიმაღლეზე. დააზუსტეთ ფასის მოთხოვნისას მოწოდების პირობები.
რა დამატებითი ხარჯები უნდა გავითვალისწინოთ MZK 3800 Diamond-ის ყიდვისას?
გაითვალისწინეთ ხარჯები სახარჯ მასალებზე: Ø250 x 30 mm - Ø300 x 30 mm ძირითადი დისკები, Ø125 x 20 mm ჩამჭრელი დისკები და მათი ალესვა, ასპირაციის აგრეგატი და მილები, და სამფაზიანი ენერგომომარაგების მონტაჟი. ეს პოზიციები ცალკე გამოინgatherება შეთავაზებაში.
