HOLZMANN CTF69 CNC რუტერი სადგამითა და დამცავი კაბინით

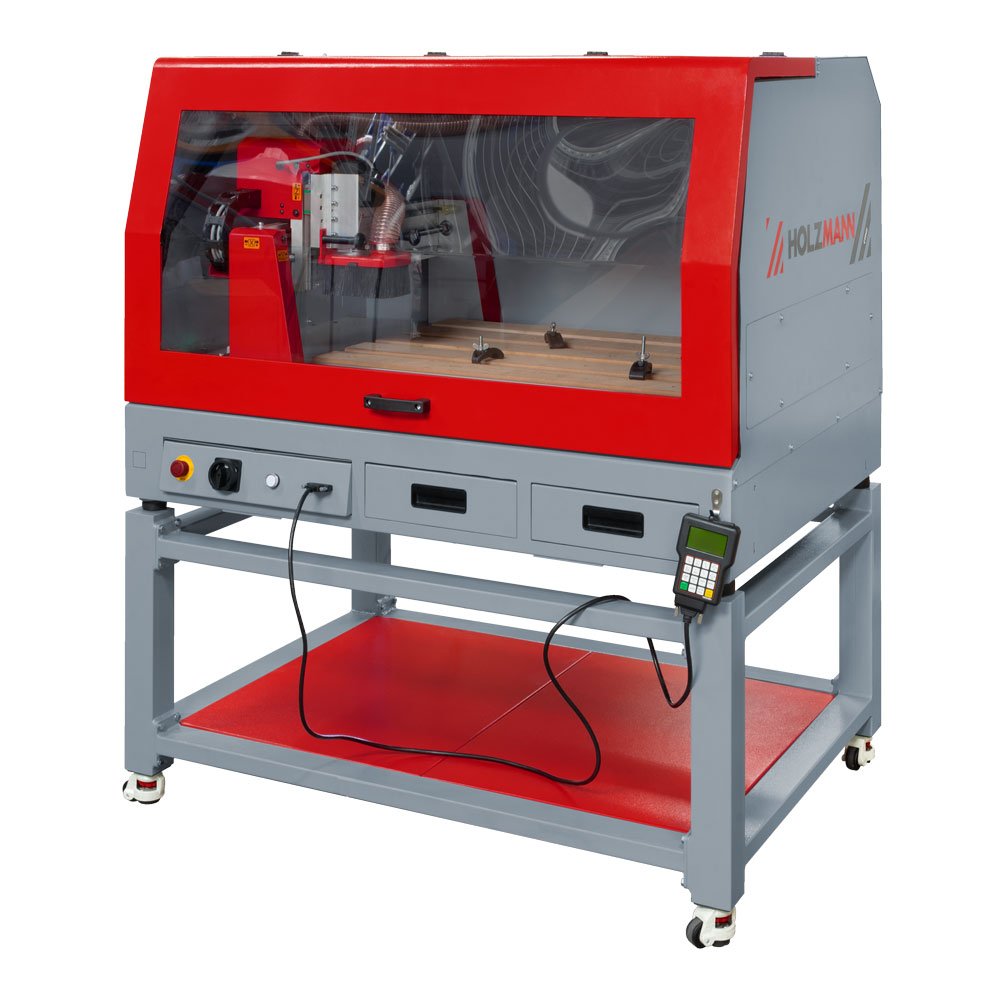

CTF69 — HOLZMANN CTF69 CNC Table Router with Base Frame and Enclosure 1 / 4

915 mm X-ღერძის სვლა და სამი სამუშაოდ მზა ცანგი (1/2", 8 mm, 10 mm) არის ის, რითაც CTF69 გამოირჩევა ATC ვერსიისგან, რომელსაც დამჭერები ცარიელი მოჰყვება. 360 kg-იანი დახურული რუტერი ამუშავებს ხესა და პლასტმასს 2500 W შპინდელით (24000 ბრ/წთ-მდე) 915 x 610 x 140 mm ზონაში, 230 V ერთფაზიან ქსელში.

ძრავის სიმძლავრე
2.5 kW
ძაბვა
230V
შპინდელი
2500 W
გაბარიტები
1445 x 1042 x 1670 mm
  • ახალი
  • შეკვეთით
ფასი შეკვეთით

CTF69-ის ფასი დამოკიდებულია ფრეზებზე, დამატებით ცანგებზე, დამჭერების კომპლექტზე, CAM პროგრამულ უზრუნველყოფაზე, 100 mm პორტისთვის გამწოვზე, მონტაჟსა და 430 kg-იანი შეფუთვის (სიგრძე 1800 mm) ტრანსპორტირებაზე.

ფასის მოთხოვნა
+995 577 44 44 34
ირაკლი გაყიდვების მენეჯერი ორშ–პარ 09:00–18:00, შაბ 10:00–14:00, კვირა დასვენება
  • კონფიგურაცია თქვენს ძაბვასა და ზომებზე
  • მიწოდება, მონტაჟი და გაშვება ადგილზე
  • ქარხნული გარანტია და სათადარიგო ნაწილები

რისთვის არის განკუთვნილი HOLZMANN CTF69 CNC რუტერი

CTF69 არის დანადგარი, რომელსაც ავეჯის საამქრო ხელით მარკირებიდან პროგრამირებულ დამუშავებაზე გადაჰყავს. ხისა და პლასტმასის დეტალების დამუშავებისთვის განკუთვნილი CTF69 მუშაობს 915 mm (X), 610 mm (Y) და 140 mm (Z) სვლის დიაპაზონში. 2500 W შპინდელი ბრუნავს 0-დან 24000 ბრ/წთ-მდე ER20 ადაპტერით, რომელიც იღებს 1/2 ინჩამდე (12.7 mm) ტაროს. CTF69-ზე ფრეზირების მაქსიმალური დიამეტრია 75 mm. ეს სამუშაო ზონა საშუალებას იძლევა დაამზადოთ კარადის კარებები, უჯრის ფასადები, სკამის ფორმული დეტალები, შაბლონები, აბრები და ამოჭრილი შეერთებები ერთ პოზიციონირებაში, იმ სიზუსტით, რასაც ხელის ინსტრუმენტი ვერ მიაღწევს.

რატომ არის მნიშვნელოვანი დამცავი კაბინა და სადგამი

CTF69 მიეწოდება სრულად აწყობილი თვლrotate-იან სადგამზე და დახურულ კაბინაში, რაც ცვლის სამუშაო გარემოს. დამცავი კაბინა აკავებს ნახერხს და ხმაურს, რისი წყალობითაც CTF69-ის გამოყენება შესაძლებელია მცირე ფართობის საამქროებში ცალკე ოთახის გამოყოფის გარეშე. თვლებიანი ჩარჩო უზრუნველყოფს მოსახერხებელ სამუშაო სიმაღლეს და იძლევა დანადგარის გადაადგილების საშუალებას 360 kg წმინდა წონის მიუხედავად. ასპირაცია მიუერთდება Ø 100 mm პორტს.

CTF69 CTF45P-სა და CTF69ATC-ის წინააღმდეგ

CTF69 საშუალო ადგილს იკავებს HOLZMANN-ის CNC რუტერების ხაზში. დასადგმელი CTF45P არის საწყისი დონის დანადგარი 80 W შპინდელითა და 460 x 460 mm სამუშაო ზონით, გათვლილი გრავირებასა და მცირე დეტალებზე. CTF69 არის იატაკის საწარმოო დანადგარი 2500 W შპინდელითა და 915 x 610 mm სვლით. მის ზემოთ დგას CTF69ATC, რომელსაც აქვს 1100 mm X-სვლა, 5-პოზიციური ავტომატური ცვლა და ვაკუუმური მაგიდა. საამქრომ, სადაც ინსტრუმენტი ცვლა ხდება პერიოდულად და დეტალი მექანიკურად მაგრდება, უნდა აირჩიოს CTF69; ხოლო საწარმომ, რომელიც მრავალინსტრუმენტიან პროგრამებს აშვაებს უმეთვალყურეოდ, უნდა შეიძინოს CTF69ATC.

რა შედის CTF69-ის კომპლექტაციაში

CTF69 მიეწოდება სამი ცანგით (Ø 1/2 ინჩი, Ø 8 mm და Ø 10 mm), თვლებიანი სადგამით და 4 მექანიკური დამჭერით დეტალის მაგიდაზე დაფიქსირებისთვის. რადგან დეტალები CTF69-ზე მექანიკური დამჭერებით მაგრდება, ჭრის სქემის დაგეგმვისას დამჭერებისთვის ადგილი უნდა გაითვალისწინოთ. შეფუთული დანადგარის წონაა 430 kg, გაბარიტები — 1445 x 1042 x 1670 mm.

ძირითადი მახასიათებლები

  • 915 mm X-ღერძის სვლა — 185 mm-ით ნაკლები CTF69ATC-ზე, რის გამოც CTF69-ს იატაკზე მხოლოდ 1445 x 1042 mm ფართობი სჭირდება
  • სამი სამუშაოდ მზა ცანგი კომპლექტში (Ø 1/2", Ø 8 mm, Ø 10 mm), ასე რომ CTF69 აღჭურვილია დამატებითი ცანგების შეძენის გარეშე
  • 360 kg წმინდა / 430 kg ბრუტო წონა — 110 kg-ით მსუბუქი CTF69ATC-ზე, რაც აადვილებს ჩამოტვირთვასა და განთავსებას
  • ინსტრუმენტის ხელით ცვლა ER20 ადაპტერიდან (ტარო 1/2"-მდე, 12.7 mm); 4 მექანიკური დამჭერი დეტალის დასაფიქსირებლად
  • ერთი 2500 W დატვირთვა ქსელზე: HOLZMANN მიუთითებს მხოლოდ შპინდელის ძრავზე CTF69-ისთვის, მეორე ტუმბოს გარეშე
  • დახურული კაბინა თვლებიან სადგამზე, გაბარიტები 1445 x 1042 x 1670 mm, შეფუთვა 1800 x 1160 x 1160 mm
  • შპინდელის ბრუნვის სიჩქარე 0 - 24000 ბრ/წთ, ფრეზის მაქსიმალური დიამეტრი 75 mm
  • 610 mm Y და 140 mm Z სვლა, Ø 100 mm ასპირაციის პორტი, 230 V / 50 Hz ერთფაზიანი კვება

ტექნიკური მახასიათებლები

ძრავის სიმძლავრე S1 (შპინდელი)
2500 W
ძაბვა
230 V / 50 Hz
სვლა X-ღერძზე
915 mm
სვლა Y-ღერძზე
610 mm
სვლა Z-ღერძზე
140 mm
ფრეზის შპინდელის ბრუნვის სიჩქარე
0 - 24000 rpm
ფრეზირების ადაპტერი
max. 1/2" (ER20, 12.7 mm shank)
ფრეზირების მაქს. დიამეტრი
75 mm
ასპირაციის პორტი
Ø 100 mm
გაბარიტული ზომები
1445 x 1042 x 1670 mm
ხმის სიმძლავრის დონე
93 dB(A)
ხმის წნევის დონე
82 dB(A)
წმინდა წონა
360 kg
ბრუტო წონა
430 kg
კომპლექტაციაშია
3 collets (Ø 1/2", Ø 8 mm, Ø 10 mm), base frame with casters, 4 clamping clamps
EAN კოდი
9120132141561

უპირატესობები

  • 2500 W შპინდელი და 915 x 610 mm სვლა სტანდარტულ 230 V ერთფაზიან ქსელზე
  • დამცავი კაბინა და თვლებიანი სადგამი კომპლექტშია, ასე რომ CTF69 მზადაა სამუშაოდ დამატებითი კონსტრუქციების გარეშე
  • 0-24000 ბრ/წთ რეგულირებადი სიჩქარე ER20 ცანგებით ფარავს ხისა და პლასტმასის 75 mm-მდე დიამეტრის ფრეზებს

გასათვალისწინებელი

  • არ აქვს ავტომატური ცვლა: ფრეზის ყოველი შეცვლა CTF69-ზე აჩერებს პროგრამას
  • მხოლოდ მექანიკური დამჭერები, ვაკუუმური მაგიდის გარეშე, რის გამოც ჭრის ზონა მცირდება დამჭერების ადგილების გამო
  • 360 kg წმინდა წონა და 1445 x 1042 mm გაბარიტები მუდმივ ადგილს მოითხოვს მცირე საამქროში

ხშირად დასმული კითხვები

სჭირდება თუ არა HOLZMANN CTF69-ს 230V თუ 400V ქსელი?
HOLZMANN CTF69 მუშაობს 230 V / 50 Hz ერთფაზიან ქსელზე, ასე რომ 400V სამფაზიანი მიერთება საჭირო არ არის. ეს მნიშვნელოვანია საქართველოში, სადაც ბევრ საამქროს მხოლოდ ერთფაზიანი კვება აქვს: CTF69 უზრუნველყოფს 2500 W შპინდელს ქსელის გადაკეთების გარეშე.
რისი გაკეთება არ შეუძლია HOLZMANN CTF69-ს?
HOLZMANN CTF69 არ ცვლის ინსტრუმენტებს ავტომატურად და არ აქვს ვაკუუმური მაგიდა: CTF69-ზე დეტალები მაგრდება 4 მექანიკური დამჭერით, ხოლო ფრეზები იცვლება ხელით. CTF69 ასევე განკუთვნილია ხისა და პლასტმასისთვის (და არა ფოლადისთვის), ხოლო 140 mm Z-სვლა ზღუდავს დეტალის სისქესა და ფრეზის სიგრძეს.
რა ზომის დეტალი ეტევა HOLZMANN CTF69-ზე?
HOLZMANN CTF69-ს აქვს სვლა: 915 mm (X), 610 mm (Y) და 140 mm (Z). CTF69-ზე დეტალი უნდა ეტეოდეს ამ სამუშაო ზონაში დამჭერების ადგილის გათვალისწინებით, ასე რომ გამოსაყენებელი ფართობი ოდნავ ნაკლებია სვლის ციფრებზე.
რომელი ფრეზები ერგება HOLZMANN CTF69-ს?
HOLZMANN CTF69 იყენებს ER20 ცანგის ადაპტერს 1/2 ინჩამდე (12.7 mm) ტაროსთვის და მოჰყვება სამი ცანგი: Ø 1/2 ინჩი, Ø 8 mm და Ø 10 mm. ფრეზის მაქსიმალური დიამეტრია 75 mm, ასე რომ საფრეზი ჩარხის დიდ თავაკებს ვერ გამოიყენებთ.
რა განსხვავებაა HOLZMANN CTF69-სა და CTF69ATC-ს შორის?
HOLZMANN CTF69-ს აქვს 915 mm X-სვლა და მოჰყვება სამი სამუშაოდ მზა ცანგი (Ø 1/2", Ø 8 mm, Ø 10 mm), ასე რომ CTF69 მზადაა სამუშაოდ დამატებითი ცანგების შეძენის გარეშე. CTF69ATC ზრდის X-სვლას 1100 mm-მდე, ამატებს 5-პოზიციურ ავტომატურ ცვლას და ვაკუუმურ მაგიდას 1500 W ტუმბოთი, თუმცა მისი 5 ISO20 ER20 დამჭერი მიეწოდება ცანგების გარეშე. Y სვლა (610 mm), Z სვლა (140 mm), 2500 W შპინდელი, 0-24000 ბრ/წთ დიაპაზონი, 75 mm ფრეზის მაქსიმალური დიამეტრი და Ø 100 mm ასპირაციის პორტი იდენტურია; CTF69 იწონის 360 kg-ს (წმინდა წონა) CTF69ATC-ის 470 kg-ის საპირისპიროდ.
როგორ ხდება HOLZMANN CTF69-ის მონტაჟი და ასპირაცია?
HOLZMANN CTF69 მიეწოდება საკუთარ თვლებიან სადგამზე (430 kg ბრუტო წონით, გაბარიტები 1445 x 1042 x 1670 mm), ამიტომ მაგიდა არ სჭირდება. ასპირაცია CTF69-ზე მიუერთდება Ø 100 mm პორტზე და უნდა მუშაობდეს ჭრის დროს, რადგან კაბინა ნახერხს შიგნით აკავებს.
რა ღირს HOLZMANN CTF69?
HOLZMANN CTF69 იყიდება ინდივიდუალური საფასო შეთავაზებით. ფასზე მოქმედებს: ფრეზების ნაკრები და დამატებითი ცანგები (სამი სტანდარტულის მიღმა: Ø 1/2", Ø 8 mm, Ø 10 mm), დამჭერები, CAM პროგრამა, 100 mm პორტისთვის გამწოვი, მონტაჟი და 430 kg-იანი შეფუთვის ტრანსპორტირება. გაგვიზიარეთ დასამუშავებელი დეტალების პარამეტრები და მომზადდება სრული შეთავაზება.
რამდენ ხანში ჩამოდის HOLZMANN CTF69?
HOLZMANN CTF69 მზადდება შეკვეთით, ამიტომ CTF69-ის მიწოდების ვადა დასტურდება საფასო შეთავაზებისას. ის დამოკიდებულია HOLZMANN-ის საწარმოო გრაფიკსა და 1800 mm სიგრძისა და 430 kg ბრუტო წონის შეფუთვის საქართველოში ტრანსპორტირებაზე.
რას მოიცავს HOLZMANN CTF69-ის მონტაჟი და ექსპლუატაციაში გაშვება?
HOLZMANN CTF69-ის გაშვება გულისხმობს 430 kg-იანი შეფუთვის ჩამოტვირთვას, დანადგარის გაგორებას თვლებიანი სადგამით სწორ იატაკზე (1445 x 1042 mm ფართობი პლუს წვდომა გრძელ მხარეს), 230 V / 50 Hz ერთფაზიანი ხაზის მიერთებას (2500 W შპინდელისთვის), Ø 100 mm პორტის მიერთებას გამწოვზე, ღერძების დაკალიბრებას, ნულოვანი წერტილების დაყენებას და ტესტური პროგრამის გაშვებას. მონტაჟის მომსახურება შეიძლება შევიდეს შეთავაზებაში.
რა დამატებითი ხარჯებია გასათვალისწინებელი HOLZMANN CTF69-სთვის?
CTF69-ის მანქანის ფასის გარდა, ცალკე დაგეგმეთ ბიუჯეტი ფრეზებისთვის (ER20 ადაპტერი იღებს 1/2" / 12.7 mm-მდე ტაროს და 75 mm-მდე დიამეტრს), დამატებით ცანგებზე, მაგიდის დამცავ ფილაზე (მაკეტზე), დამატებით დამჭერებზე და CAM პროგრამაზე. ასპირაციის მილები და გამწოვი Ø 100 mm პორტისთვის არის კიდევ ერთი აუცილებელი კომპონენტი.
