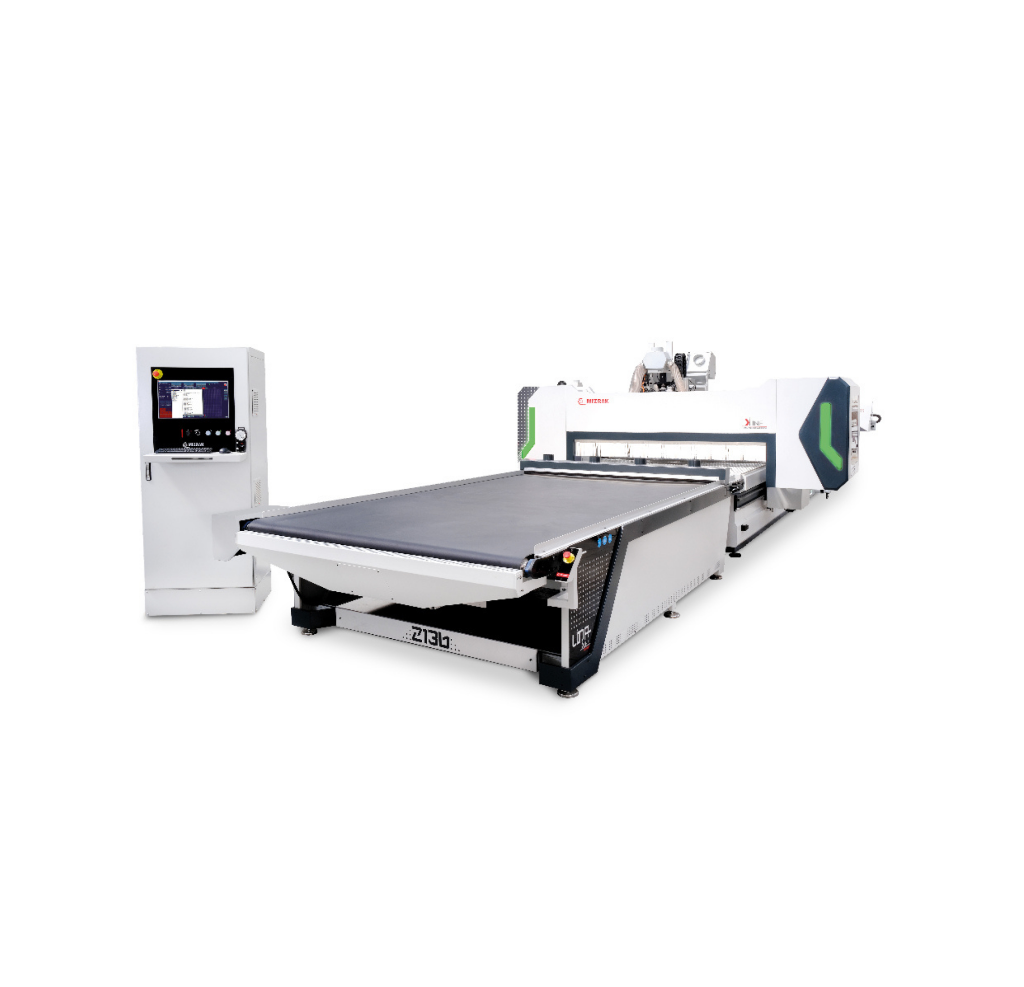

Mizrak LINA 2136 LINE ავტომატური CNC ნესტინგის ცენტრი

LINA 2136 LINE — Mizrak LINA 2136 LINE Automatic CNC Nesting Cell 1 / 4

ერთადერთი LINA, რომელიც მასალას თვითონ ტვირთავს: LINA 2136 LINE აღჭურვილია წყვილი მაკრატელა ამწეთი (25 ფილის დასტა) და შტრიხკოდების ავტომატური ეტიკეტირებით, 2100 x 3660 mm სამუშაო ზონაზე 11-13 kW HSD შპინდელით (24,000 ბრ/წთ). დადგმული სიმძლავრე 24 kW (400 V 50 Hz), წონა 4,800 kg.

ძრავის სიმძლავრე
13 kW
სამუშაო არე
2100 x 3660 mm
შპინდელი
11–13 kW
ჰაერის წნევა
6–8 bar
  • ახალი
  • შეკვეთით
ფასი შეკვეთით

LINA 2136 LINE-ის ფასს ძირითადად განსაზღვრავს ავტომატიზაციის სისტემა — 25-ფილიანი მაკრატელა ამწე და შტრიხკოდების ეტიკეტირება — აგრეთვე სტანდარტულ 250 m³-ზე მეტი სიმძლავრის ვაკუუმის ტუმბო, დამატებითი ვაკუუმური ზონები, HSK 63 დამჭერების რაოდენობა, CAD/CAM ლიცენზიის გაგრძელება პირველი წლის შემდეგ და 4,800 kg ცენტრის ტრანსპორტირება, მონტაჟი და გამართვა.

ფასის მოთხოვნა
+995 577 44 44 34
ირაკლი გაყიდვების მენეჯერი ორშ–პარ 09:00–18:00, შაბ 10:00–14:00, კვირა დასვენება
  • კონფიგურაცია თქვენს ძაბვასა და ზომებზე
  • მიწოდება, მონტაჟი და გაშვება ადგილზე
  • ქარხნული გარანტია და სათადარიგო ნაწილები

რა შესაძლებლობები აქვს LINA 2136 LINE-ს

LINA 2136 LINE წარმოადგენს Mizrak-ის LINA სერიის ნესტინგის რუტერების ავტომატიზებულ მოდელს: 2100 x 3660 mm ზომის დანადგარს, რომელიც სრულზომიან ფილებს ტვირთავს, ამუშავებს, აწერს ეტიკეტს და ჩამოტვირთავს ოპერატორის ჩარევის გარეშე. წყვილი მაკრატელა ამწე იტევს 25 ფილას (2100 x 3660 x 18 mm). ვაკუუმური ამწე სისტემა მასალის ზომის მიხედვით ანაწილებს შეწოვას და ფილას ალუმინის მაგიდაზე ათავსებს. X-ღერძის ოთხი წინა ამომკვეთი ცილინდრი და მარცხენა/მარჯვენა ალუმინის საყრდენები უზრუნველყოფს ფილის ზუსტ პოზიციონირებას, ხოლო დამუშავების შემდეგ ჩამოწმენდის კვანძი მაგიდას სრულად ასუფთავებს.

ვისთვის არის განკუთვნილი LINA 2136 LINE

LINA 2136 LINE შექმნილია ავეჯის იმ საწარმოებისთვის, სადაც ნესტინგი უწყვეტ რეჟიმში მიმდინარეობს. მისი გამოყენება ორ მთავარ ფაქტორს ეფუძნება: სამუშაო ძალის ეკონომიას (ერთ ოპერატორს შეუძლია LINA 2136 LINE-ის მარაგის შევსება პარალელურად სხვა საქმის კეთებისას) და დეტალების იდენტიფიცირებას (ინტეგრირებული სისტემა ბეჭდავს 40 x 60 mm ზომის ეტიკეტებს პირდაპირი თერმული ან თერმოტრანსფერული ბეჭდვით, რის შედეგადაც თითოეული ნაწილი წიბოს დასაკრავად და ასაწყობად გამზადებული გადადის). საამქრო, რომელიც დღეში ერთ დასტაზე ნაკლებს ჭრის, ავტომატიზაციის ინვესტიციას ვერ ამოიღებს.

რით განსხვავდება LINA 2136 LINE სერიის სხვა მოდელებისგან

LINA 2136 LINE-ს სერიის სხვა მოდელებისგან ავტომატიზაცია და კონსტრუქციის სიმყარე გამოარჩევს. ხელით ჩატვირთვის LINA 2136 PLUS X იყენებს იმავე 11–13 kW HSD შპინდელს, თუმცა არ აქვს ამწე, ეტიკეტირება და დასტის პოზიციონირება; LINA 2136 და 2136 ED კი შედარებით დაბალი კლასის 7.5–9 kW შპინდელით აღიჭურვება. სანაცვლოდ, LINA 2136 LINE ღერძებზე შედარებით ზომიერი სიჩქარით მუშაობს — 60 m/min X და Y ღერძებზე (PLUS X-ის 120 m/min Y-ღერძის სიჩქარესთან შედარებით) — ვინაიდან მთელი ცენტრი გათვლილია ავტონომიურ, უწყვეტ რეჟიმზე და არა პიკურ სიჩქარეზე.

რა შედის LINA 2136 LINE-ის კომპლექტაციაში

LINA 2136 LINE-ის კომპლექტაციაში შედის 5 ცალი HSK 63 ინსტრუმენტის დამჭერი 14-პოზიციურ სტაციონარულ ლიფტურ მჭიდში, 9-შპინდელიანი ვერტიკალური საბურღი კვანძი, 250 m³ Eurovac-ის ვაკუუმის ტუმბო 48 შეწოვის წერტილით 8 ავტომატურ ზონაზე, THK-ს წრფივი მიმმართველები და ეტლები, Festo-ს პნევმატური სისტემა, Neugart-ის სერვორედუქტორები, ინდუსტრიული PC მართვის სისტემა მართვის პულტითა და მოძრავი ბლოკით, ავტომატური დაზეთვა, ინსტრუმენტის ჰაერით გაგრილება და 3D CAD/CAM პროგრამული უზრუნველყოფა 1-წლიანი ლიცენზიით. HSK 63-ის ნაცვლად შესაძლებელია ISO-30 დამჭერების არჩევაც.

ძირითადი მახასიათებლები

  • წყვილი მაკრატელა ამწე 25 ფილისთვის (2100 x 3660 x 18 mm) - ერთადერთი LINA, რომელიც მასალას თვითონ ტვირთავს
  • შტრიხკოდების ავტომატური ბეჭდვა (40 x 60 mm) პირდაპირი თერმული ან თერმოტრანსფერული (ლენტით) მეთოდით
  • 2100 x 3660 mm სამუშაო ზონა, Z-ღერძის მანძილი 150 mm და ხერხის დისკის მაქს. სიმაღლე 60 mm
  • 11-13 kW HSD შპინდელი 24,000 ბრ/წთ-მდე, ინსტრუმენტის ავტომატური ცვლითა და ჰაერით გაგრილებით
  • 250 m³ Eurovac ვაკუუმის ტუმბო 48 შეწოვის წერტილით 8 ავტომატურ ზონაზე ალუმინის მაგიდაზე
  • 14-პოზიციური სტაციონარული ლიფტური მჭიდი 5 HSK 63 დამჭერით; ISO-30 ხელმისაწვდომია ოპციის სახით
  • 9-შპინდელიანი ვერტიკალური საბურღი კვანძი, THK მიმმართველები, Festo პნევმატიკა, Neugart სერვორედუქტორები
  • 24 kW დადგმული სიმძლავრე (400 V 50 Hz), ჰაერის წნევა 6-8 bar; წონა 4,800 kg (5,350 x 4,000 x 2,650 mm)

ტექნიკური მახასიათებლები

სამუშაო ზონა
2100 x 3660 mm
Z ღერძის მანძილი
150 mm
ხერხის დისკის მაქს. სიმაღლე
60 mm (greater height optional at production, blade length dependent)
X ძრავი
1.8 kW
X ღერძის სიჩქარე (მაქს. დამუშავება)
60 m/min
Y ძრავი
1.8 kW
Y ღერძის სიჩქარე (მაქს. დამუშავება)
60 m/min
Z ძრავი
0.75 kW (with brake)
Z ღერძის სიჩქარე (მაქს.)
10 m/min
შპინდელის ძრავის სიმძლავრე
11–13 kW
შპინდელის ძრავის ბრენდი
HSD
შპინდელის ძრავის ბრუნვის სიჩქარე
24,000 rpm
აგრეგატი
None
მრავალშპინდელიანი საბურღი კვანძი
Available — 9 vertical drills
სამუშაო მაგიდა
Aluminium
ამომკვეთები (სტოპერები)
Independent right/left operation, 4 front (X-axis) stoppers
მასალის მიწოდება + ჩამოწმენდა
Available
მართვის სისტემა
Industrial PC based
CAD/CAM პროგრამული უზრუნველყოფა
3D — 1 year rental
დაზეთვის სისტემა
Automatic
ინსტრუმენტის გაგრილება
Air cooling
ინსტრუმენტის ცვლა
Automatic
ლიფტური ტიპის სტაციონარული მჭიდი (მაღაზია)
14 tool holders
ინსტრუმენტის დამჭერის კლასი
HSK 63 (ISO-30 optional)
კომპლექტში შემავალი ინსტრუმენტის დამჭერები
5 pcs HSK 63
ვაკუუმის წარმადობა
250 m³ (higher capacity optional at production)
ვაკუუმის ტუმბოს ბრენდი
Eurovac
ვაკუუმური ბალიშები
None
ვაკუუმური ზონები
8 automatic zones (further zoning optional at production)
ვაკუუმური შეწოვის წერტილები
48 pcs
წრფივი მიმმართველის + ეტლის ბრენდი
THK
პნევმატური სისტემის ბრენდი
Festo
მართვის პულტი
Available
მოძრავი მართვის პულტი
Available
ელექტრომომარაგება
400 V – 50 Hz
ჰაერის წნევა
6–8 bar
დადგმული სიმძლავრე
24 kW
წონა
4,800 kg
ზომები
5,350 x 4,000 x 2,650 mm
ფილების დასტის ტევადობა (მაკრატელა ამწე)
25 sheets at 2100 x 3660 x 18 mm
ეტიკეტების ბეჭდვა
40 x 60 mm, direct thermal or thermal transfer (ribbon) option
სერვორედუქტორის ბრენდი
Neugart

უპირატესობები

  • ავტომატურად ტვირთავს, პოზიციონირებს, ამუშავებს და აწერს ეტიკეტს ფილებს, რაც ოპერატორს სხვა საქმის შესრულების საშუალებას აძლევს
  • მსოფლიო ბრენდების კომპონენტები — HSD შპინდელი, THK მიმმართველები, Festo პნევმატიკა, Neugart რედუქტორები
  • ინტეგრირებული 40 x 60 mm შტრიხკოდების ეტიკეტირება ინარჩუნებს დეტალის იდენტიფიკაციას წიბოს დაკვრამდე და აწყობამდე

გასათვალისწინებელი

  • 4,800 kg წონა და 5,350 x 4,000 x 2,650 mm გაბარიტები დასტის საწარმოო ზონასთან ერთად დიდ ფართობს მოითხოვს
  • 400 V სამფაზიანი ქსელი (24 kW) და 6–8 bar შეკუმშული ჰაერი სავალდებულოა; ერთფაზიანი ვერსია არ არსებობს
  • 3D CAD/CAM პროგრამა 1-წლიანი იჯარითაა, ხოლო აგრეგატი და ვაკუუმური ბალიშები სტანდარტულ კომპლექტაციაში არ შედის

ხშირად დასმული კითხვები

რა ზომის ფილების დამუშავება შეუძლია LINA 2136 LINE-ს?
LINA 2136 LINE-ს აქვს 2100 x 3660 mm სამუშაო ზონა, რაც სრულად ფარავს ავეჯის სტანდარტულ ფილებს. მისი მაკრატელა ამწე იტევს 25 ფილას (2100 x 3660 x 18 mm). Z-ღერძის სვლა არის 150 mm, ხოლო ხერხის დისკის მაქსიმალური სიმაღლე — 60 mm.
რა ელექტროენერგია და ჰაერის წნევა სჭირდება LINA 2136 LINE-ს?
LINA 2136 LINE მუშაობს 400 V 50 Hz სამფაზიან ქსელზე (24 kW დადგმული სიმძლავრე) და მოითხოვს შეკუმშულ ჰაერს 6–8 bar წნევით. ორივე კომუნიკაცია მზად უნდა იყოს დანადგარის გამართვამდე.
რამდენ ფართობს იკავებს LINA 2136 LINE?
LINA 2136 LINE-ის გაბარიტებია 5,350 x 4,000 x 2,650 mm, ხოლო წონა — 4,800 kg. ამ ფართობში არ შედის ოპერატორის სამუშაო ზონა, მასალის დასტის ადგილი და ასპირაცია. გაითვალისწინეთ თავისუფალი სივრცე და დამტვირთველის მოძრაობის მარშრუტი.
რომელ ინსტრუმენტის დამჭერებს იყენებს LINA 2136 LINE?
LINA 2136 LINE იყენებს HSK 63 დამჭერებს. კომპლექტში შედის 5 ცალი 14-პოზიციურ სტაციონარულ ლიფტურ მჭიდში. ალტერნატივის სახით ხელმისაწვდომია ISO-30 კლასიც. ინსტრუმენტის ცვლა ავტომატურია, გაგრილება კი ჰაერით ხორციელდება.
შედის თუ არა ვაკუუმის ტუმბო LINA 2136 LINE-ის კომპლექტაციაში?
დიახ — LINA 2136 LINE მოიცავს 250 m³ Eurovac-ის ვაკუუმის ტუმბოს, რომელიც ემსახურება 48 შეწოვის წერტილს ალუმინის მაგიდის 8 ავტომატურ ზონაში. შეკვეთისას შესაძლებელია უფრო დიდი წარმადობის ტუმბოს არჩევაც. ასპირაციის სისტემა ცალკე მოწყობილობაა.
აწერს თუ არა LINA 2136 LINE ეტიკეტებს ავტომატურად?
დიახ — LINA 2136 LINE აღჭურვილია შტრიხკოდების ავტომატური ბეჭდვის სისტემით (40 x 60 mm), რომელიც პირდაპირი თერმული ან თერმოტრანსფერული ლენტით ბეჭდავს ეტიკეტებს. დამუშავებული დეტალები მაგიდიდან უკვე მარკირებული გამოდის.
რა პროგრამული უზრუნველყოფა მოჰყვება LINA 2136 LINE-ს?
LINA 2136 LINE-ს მოჰყვება 3D CAD/CAM პროგრამა 1-წლიანი იჯარის ლიცენზიით, ინდუსტრიულ PC-ზე დაფუძნებული მართვის სისტემა, მართვის პულტი და მოძრავი ბლოკი. პირველი წლის შემდეგ ლიცენზიის გაგრძელება ცალკე ფასდება.
რა ღირს LINA 2136 LINE?
LINA 2136 LINE იყიდება ინდივიდუალური შეთავაზებით. ფასი დამოკიდებულია ავტომატიზაციის დონეზე (25-ფილიანი ამწე და ეტიკეტირება), 250 m³-ზე მეტი წარმადობის ტუმბოს არჩევაზე, HSK 63 ან ISO-30 დამჭერების რაოდენობაზე, CAD/CAM ლიცენზიაზე, ტრანსპორტირებასა და 4,800 kg ცენტრის მონტაჟზე.
რა ვადა სჭირდება LINA 2136 LINE-ის დამზადებასა და მიწოდებას?
LINA 2136 LINE მზადდება შეკვეთით Mizrak-ის ქარხანაში. პარამეტრები (ვაკუუმის წარმადობა, ზონები, ინსტრუმენტის ტიპი) ზუსტდება წარმოებამდე. მიწოდების ვადა დასტურდება კოტაციით. მოამზადეთ 400 V ელექტროენერგია, ჰაერი და ასპირაცია წინასწარ.
რას მოიცავს LINA 2136 LINE-ის ინსტალაცია და ექსპლუატაციაში გაშვება?
LINA 2136 LINE-ის მონტაჟი მოიცავს 4,800 kg დანადგარის ჩამოტვირთვას, 5,350 x 4,000 x 2,650 mm ცენტრის გასწორებას იატაკზე, 400 V 50 Hz (24 kW) კვებისა და 6-8 bar ჰაერის მიერთებას, 250 m³ Eurovac ტუმბოს დაყენებას და ასპირაციასთან მიერთებას. მონტაჟი და სწავლება ცალკე ფასდება.
რა დამატებითი ხარჯები უნდა გაითვალისწინოთ LINA 2136 LINE-ის შეძენისას?
LINA 2136 LINE-ს მოჰყვება 5 HSK 63 დამჭერი (14-იან მჭიდში), ამიტომ გაითვალისწინეთ ბიუჯეტი დარჩენილი დამჭერებისთვის, ფრეზებისთვის, ბურღებისა და ხერხის დისკებისთვის. ასევე საჭიროა 40 x 60 mm ეტიკეტების ქაღალდი, თერმოტრანსფერული ლენტი, ასპირაციის სისტემა და CAD/CAM ლიცენზიის გაგრძელება 1 წლის შემდეგ.
