MZK CNC Ripper Double კარის დაფორმატებისა და CNC დამუშავების ხაზი

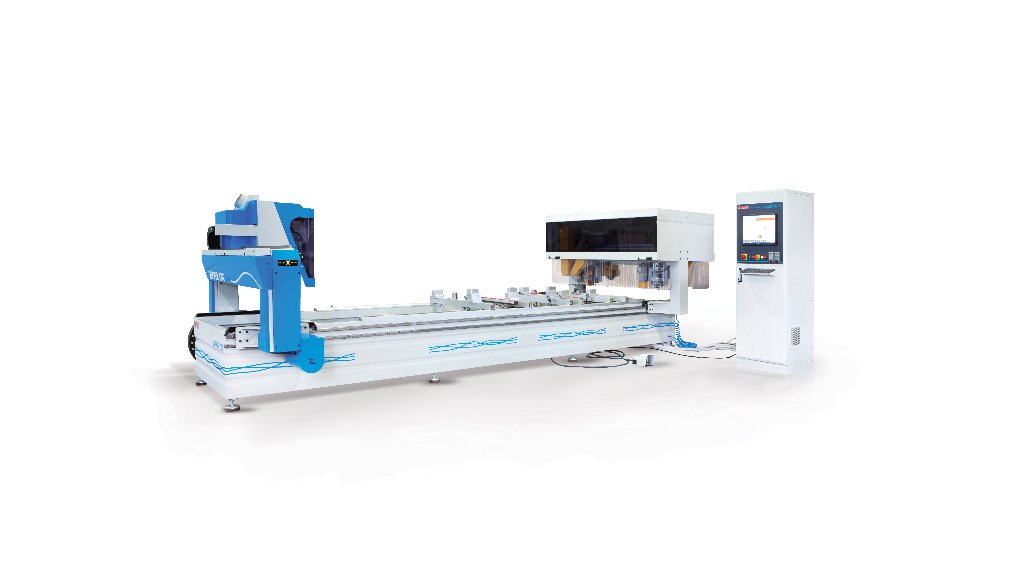

MZK CNC RIPPER DOUBLE — MZK CNC Ripper Double Door Sizing and CNC Machining Line 1 / 4

იმ ადგილას, სადაც NC Ripper Double PLC Control ჩერდება PLC დაფორმატებაზე, MZK CNC Ripper Double ამატებს სამღერძიან სერვო-CNC ფრეზირებას ანჯამების, სახელურების, პლანკებისა (aynalık) და ზედაპირების დასამუშავებლად ფრთების 2200 x 1000 x 60 mm ზომაზე დაჭრის შემდეგ. სიმძლავრე 38 kW (400 V / 50 Hz, 80 A), სიგრძე 5700 mm, წონა 2300 kg.

სამუშაო სიგანე
1000 mm
ძაბვა
400V
ჭრის სიგანე
1000 mm
ჭრის სიმაღლე
60 mm
  • ახალი
  • შეკვეთით
ფასი შეკვეთით

MZK CNC Ripper Double-ის ფასი დამოკიდებულია CNC საფრეზ კომპლექტზე, ასპირაციის სისტემაზე, 80 A ელექტროსამონტაჟო სამუშაოებსა და საქართველოში ტრანსპორტირება-მონტაჟზე.

ფასის მოთხოვნა
+995 577 44 44 34
ირაკლი გაყიდვების მენეჯერი ორშ–პარ 09:00–18:00, შაბ 10:00–14:00, კვირა დასვენება
  • კონფიგურაცია თქვენს ძაბვასა და ზომებზე
  • მიწოდება, მონტაჟი და გაშვება ადგილზე
  • ქარხნული გარანტია და სათადარიგო ნაწილები

რა ფუნქციებს ასრულებს MZK CNC Ripper Double

MZK CNC Ripper Double აერთიანებს კარის ფრთის დაფორმატებას (ზომაზე ჭრას) და CNC ფრეზირებას ერთ გამვლელ სვლაში, რის შედეგადაც ნედლი ფრთა დანადგარიდან გამოდის მონტაჟისთვის სრულად მზად. ორი ხიდი მუშაობს როგორც დამოუკიდებლად, ისე ინტეგრირებულ რეჟიმში, ხოლო სამი CNC ღერძი ამუშავებს ანჯამის ბუდეებს, სახელურის ხვრელებს, პლანკასა და ზედაპირულ ელემენტებს. MZK CNC Ripper Double-ის ჭრის მაქსიმალური ზომებია 2200 mm სიგრძე, 1000 mm სიგანე და 60 mm ჭრის სიმაღლე. ზომები შეჰყავთ მართვის ბლოკიდან მექანიკური ამომკვეთების გარეშე.

დაფორმატების ჯგუფი და CNC ჯგუფი

MZK CNC Ripper Double-ში ორივე ფუნქცია განაწილებულია ცალკეულ ამძრავებზე. დაფორმატება ხორციელდება Ø250 x Ø30 x 3.2 mm სიგრძივი და განივი ხერხის დისკებითა და Ø125 x Ø20 x 3.2 mm ჩამჭრელი დისკით, რომლებსაც ამუშავებს ორი 5.5 kW განივი ჭრის ძრავი და 4 kW სიგრძივი ჭრის ძრავი. CNC ჯგუფი მოიცავს 5.5 kW ძირითად შპინდელს საკეტისა და სახელურისთვის, 4 kW შპინდელს პლანკისთვის და 1.1 kW შპინდელს ანჯამებისთვის. პოზიციონირებას უზრუნველყოფს სერვოძრავები: 2 x 1.3 kW (X), 1.6 kW (Y) და 750 W (Z). მიმმართველების ავტომატური დაზეთვის სისტემა ინარჩუნებს სიზუსტეს ხელით ჩარევის გარეშე.

ვისთვის არის განკუთვნილი MZK CNC Ripper Double

MZK CNC Ripper Double განკუთვნილია მსხვილი კარის ქარხნებისთვის. დანადგარის სამუშაო ზონა შეადგენს 68 m²-ს, გაბარიტებია 5700 x 2100 x 2300 mm, ხოლო დადგმული სიმძლავრე — 38 kW (80 A ნომინალური დენი), შესაბამისად აუცილებელია ცალკე გამოყოფილი ფართობი და მძლავრი სამფაზიანი ელექტროფარი. ასპირაციისთვის გათვალისწინებულია ორი ცალკეული პორტი: Ø150 mm CNC ჯგუფისთვის და Ø200 mm დაფორმატების ჯგუფისთვის.

განსხვავება PLC მოდელისგან

MZK NC Ripper Double PLC Control მოდელთან შედარებით, CNC ვერსია PLC პარამეტრებს ჩანაცვლებს სრული სამღერძიანი სერვო კონტურული ფრეზირებით, რამაც გაზარდა დადგმული სიმძლავრე 30.41 kW-დან 38 kW-მდე და სიგრძე 5200 mm-დან 5700 mm-მდე. CNC მოდელი იძლევა არასტანდარტული და რთული ფორმის ჭრილების შესრულების საშუალებას, თუმცა მოითხოვს გამოცდილ CNC ოპერატორს/პროგრამისტს.

ძირითადი მახასიათებლები

  • ორხიდიანი სისტემა დამოუკიდებელი ან ინტეგრირებული მუშაობის რეჟიმით
  • სამღერძიანი CNC ფრეზირება ანჯამების, სახელურების, პლანკებისა და ზედაპირების დასამუშავებლად
  • ჭრის მაქსიმალური ზომები: 2200 mm სიგრძე x 1000 mm სიგანე x 60 mm სიმაღლე
  • ორი 5.5 kW განივი ჭრის ძრავი და 4 kW სიგრძივი ჭრის ძრავი
  • 5.5 kW CNC ძირითადი შპინდელი, 4 kW პლანკის შპინდელი და 1.1 kW ანჯამის შპინდელი
  • სერვოღერძები: 2 x 1.3 kW (X), 1.6 kW (Y), 750 W (Z) მიმმართველების ავტომატური დაზეთვით
  • ცალკეული ასპირაციის პორტები: Ø150 mm CNC და Ø200 mm დაფორმატების ჯგუფისთვის
  • 38 kW სრული ელექტრო სიმძლავრე (400 V / 50 Hz, 80 A), წონა 2300 kg

ტექნიკური მახასიათებლები

ჭრის სიგანე
1000 mm
ჭრის სიღრმე
2200 mm
ჭრის სიმაღლე
60 mm
კარების დამუშავების მაქსიმალური წარმადობა
2200 mm length x 1000 mm width
გრძივი ჭრის ხერხის ზომები
Ø250 x Ø30 x 3.2 mm
განივი ჭრის ხერხის ზომები
Ø250 x Ø30 x 3.2 mm
ჩამჭრელი ხერხის ზომები
Ø125 x Ø20 x 3.2 mm
ფრეზის ზომები
Ø70 x Ø20 x 50 mm / Z4
სახელურის ხვრელის ფრეზი (CNC)
Ø16 x 155 mm
სახელურისა და როზეტის ფრეზი (CNC)
Ø16 x 145 mm
ანჯამის ფრეზი (CNC)
Ø12 x 80 mm
ხიდის X-ღერძზე გადაადგილების (CNC) სერვოძრავი x2
1.3 kW
ხიდის Y-ღერძზე გადაადგილების (CNC) სერვოძრავი
1.6 kW
ხიდის Z-ღერძზე გადაადგილების (CNC) სერვოძრავი
750 W
CNC ძირითადი შპინდელის ძრავი (სახელური)
5.5 kW
CNC შპინდელის ძრავი (როზეტი, სახელური)
4 kW
CNC შპინდელის ძრავი (ანჯამა)
1.1 kW
გრძივი ჭრის X-ღერძის ამძრავი ძრავი
0.75 kW
განივი ჭრის ძრავები x2
5.5 kW
განივი ჭრის პოზიციონირების ძრავი
0.25 kW
გრძივი ჭრის ძრავი
4 kW
გრძივი ჭრის გადაადგილების ძრავი
0.37 kW
ფრეზირების ძრავი
5 kW
CNC ასპირაციის მილის დიამეტრი
Ø150 mm
ჭრის ასპირაციის მილის დიამეტრი
Ø200 mm
დანადგარის სამუშაო ზონა
68 m²
ჰაერის წნევა
6 – 8 Bar
ქსელის ძაბვა
400 V – 50 Hz
ნომინალური დენი
80 A
სრული ელექტრო სიმძლავრე
38 kW
დაზეთვა
Automatic slide lubrication system
დანადგარის ზომები
5700 x 2100 x 2300 mm
დანადგარის წონა
2300 kg

უპირატესობები

  • დაფორმატება და სამღერძიანი CNC ფრეზირება სრულდება ერთ დანადგარზე, რაც გამორიცხავს დეტალის განმეორებით გადაადგილებას
  • ცალკეული 5.5 kW, 4 kW და 1.1 kW CNC შპინდელები გამორიცხავს ინსტრუმენტის ცვლის საჭიროებას საკეტის, პლანკისა და ანჯამის დამუშავებისას
  • მიმმართველების ავტომატური დაზეთვა ამცირებს ყოველდღიური ტექნიკური მომსახურების დროს

გასათვალისწინებელი

  • 68 m² სამუშაო ზონა და 5700 x 2100 mm გაბარიტები მოითხოვს ცალკე გამოყოფილ საწარმოო ფართობს
  • 38 kW სიმძლავრე (80 A) და 6-8 bar ჰაერის წნევა მოითხოვს სერიოზულ კომუნიკაციებს
  • მოითხოვს ოპერატორს, რომელსაც შეუძლია CNC პროგრამირება და არა მხოლოდ მექანიკური გასწორება

ხშირად დასმული კითხვები

რა ელექტროენერგიას მოითხოვს MZK CNC Ripper Double?
MZK CNC Ripper Double მუშაობს 400 V, 50 Hz სამფაზიან ქსელზე, მოითხოვს 80 A ნომინალურ დენს და 38 kW სრულ ელექტრო სიმძლავრეს. ელექტროკაბელი და ავტომატი გათვლილი უნდა იყოს 80 A-ზე. ასევე საჭიროა შეკუმშული ჰაერი 6-8 bar.
რა არის კარის მაქსიმალური ზომა MZK CNC Ripper Double-ისთვის?
MZK CNC Ripper Double ამუშავებს კარებს 2200 mm-მდე სიგრძით, 1000 mm-მდე სიგანით და 60 mm-მდე ჭრის სიმაღლით. 60 mm-ზე სქელი ან 2200 x 1000 mm-ზე დიდი დეტალები ამ დანადგარზე ვერ დამუშავდება.
რა ზომის ხერხებსა და ფრეზებს იყენებს MZK CNC Ripper Double?
MZK CNC Ripper Double იყენებს Ø250 x Ø30 x 3.2 mm სიგრძივ და განივ ხერხის დისკებს, Ø125 x Ø20 x 3.2 mm ჩამჭრელ დისკს, Ø70 x Ø20 x 50 mm Z4 ფრეზს, Ø16 x 155 mm და Ø16 x 145 mm CNC ფრეზებს საკეტისთვის და Ø12 x 80 mm CNC ფრეზს ანჯამებისთვის.
რა დიამეტრის ასპირაციის პორტები აქვს MZK CNC Ripper Double-ს?
MZK CNC Ripper Double-ს აქვს ორი ცალკეული ასპირაციის პორტი: Ø150 mm CNC ჯგუფისთვის და Ø200 mm დაფორმატების ჯგუფისთვის. გამწოვი აგრეგატი შეძენილი უნდა იყოს ორივე პორტის გათვალისწინებით.
რამდენ ფართობს მოითხოვს MZK CNC Ripper Double?
MZK CNC Ripper Double-ის გაბარიტებია 5700 x 2100 x 2300 mm, წონა 2300 kg, ხოლო მწარმოებლის მიერ რეკომენდებული სამუშაო ზონა შეადგენს 68 m²-ს. გაითვალისწინეთ თავისუფალი ადგილი კარების ჩასატვირთად და გამოსაღებად.
როგორ ხორციელდება MZK CNC Ripper Double-ის მიწოდება და მონტაჟი საქართველოში?
MZK CNC Ripper Double-ის ტრანსპორტირება, ამწე სამუშაოები, მონტაჟი და სწავლება ფორმდება ინდივიდუალურად საქართველოს დილერის მიერ. ვინაიდან დანადგარი იწონის 2300 kg-ს და მოითხოვს 80 A დენს, წინასწარ შეამოწმეთ იატაკის სიმტკიცე და ელექტროქსელი.
რა ღირს MZK CNC Ripper Double?
MZK CNC Ripper Double მიეწოდება ინდივიდუალური საფასო შეთავაზებით. ღირებულებაზე მოქმედებს CNC საფრეზი კომპლექტი, Ø150 mm და Ø200 mm პორტებზე გათვლილი ასპირაცია, 80 A ელექტროსამუშაოები და საქართველოში მიწოდება-მონტაჟი.
არის თუ არა ხელმისაწვდომი MZK CNC Ripper Double და რა არის მიწოდების ვადა?
Mizrak-ის კატალოგში MZK CNC Ripper Double მითითებულია როგორც არააქტიური, რაც ჩვეულებრივ ნიშნავს შეკვეთით დამზადებას. დანადგარის ხელმისაწვდომობა და მიწოდების ვადა დაზუსტდება წერილობით ფასის მოთხოვნისას.
რა სამუშაოები უნდა ჩატარდეს საამქროში MZK CNC Ripper Double-ის დამონტაჟებამდე?
მონტაჟამდე მოამზადეთ 2300 kg-ზე გათვლილი სწორი იატაკი, 68 m² სამუშაო ზონა, 400 V 50 Hz სამფაზიანი კაბელი (80 A / 38 kW), შეკუმშული ჰაერი 6-8 bar და ასპირაციის მილები Ø150 mm და Ø200 mm პორტებისთვის. მონტაჟი ანგარიშდება ცალკე.
რა სახის სახარჯი მასალებია საჭირო MZK CNC Ripper Double-ისთვის?
გაითვალისწინეთ Ø250 mm ძირითადი ხერხები, Ø125 mm ჩამჭრელი ხერხი, Ø70 mm საფრეზი დისკი, Ø16 mm და Ø12 mm CNC ფრეზები, ასევე ზეთი მიმმართველების ავტომატური დაზეთვის სისტემისთვის.
