MIZRAK DRAGON PE 383 საბალკე ხერხი

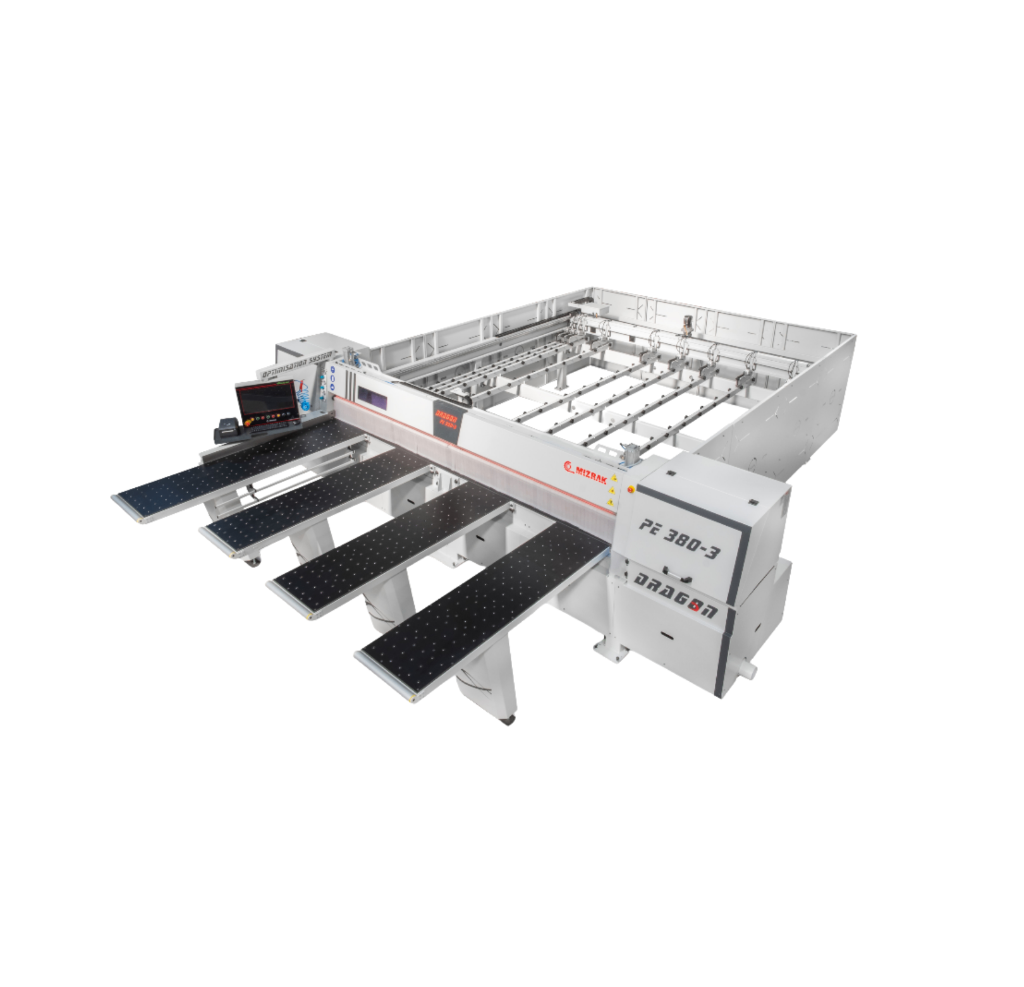

DRAGON PE 383 — MIZRAK DRAGON PE 383 Beam Saw 1 / 4

გათვლილია 3800 x 3800 mm ფილებზე (უფროსი DRAGON მოდელების 4200 mm-ის ნაცვლად), DRAGON PE 383 ასევე ერთადერთი საბალკე ხერხია, რომელიც ჩამჭრელ დისკს ავტომატურად ასწორებს ორსავე ღერძზე. DRAGON PE 383 ჭრის სამ ფილას ერთდროულად 54 mm სიმაღლემდე 7.5 kW მთავარი ხერხით (25 kW, წონა 6500 kg).

სამუშაო სიგანე
3800 mm
ძრავის სიმძლავრე
7.5 kW
ძაბვა
400V
ჭრის სიგანე
3800 mm
  • ახალი
  • შეკვეთით
ფასი შეკვეთით

DRAGON PE 383-ის ფასს განსაზღვრავს დისკების კომპლექტი, Ø120 mm და სამ Ø60 mm გამომსვლელზე გათვლილი ასპირაცია, პროგრამული გამართვა, 25 kW ელექტრომიერთება (50 A) და 6500 kg დანადგარის ტრანსპორტირება და მონტაჟი 56 m² ზონაში.

ფასის მოთხოვნა
+995 577 44 44 34
ირაკლი გაყიდვების მენეჯერი ორშ–პარ 09:00–18:00, შაბ 10:00–14:00, კვირა დასვენება
  • კონფიგურაცია თქვენს ძაბვასა და ზომებზე
  • მიწოდება, მონტაჟი და გაშვება ადგილზე
  • ქარხნული გარანტია და სათადარიგო ნაწილები

რა შესაძლებლობები აქვს DRAGON PE 383-ს

DRAGON PE 383 წარმოადგენს კომპიუტერით მართვად საბალკე ხერხს, რომელიც განკუთვნილია 3800 mm ფილების ჭრაზე მომუშავე საამქროებისთვის. DRAGON PE 383 უზრუნველყოფს 3800 x 3800 mm ჭრის ზომას, 54 mm ჭრის სიმაღლეს და სამი ფილის ერთდროულად დაჭრას. მასალას აფიქსირებს ცხრა სტანდარტული მომჭერი, ხოლო მართობულობას უზრუნველყოფს სერვოართული გვერდითი გასწორების სისტემა. ჭრის კვანძის უკუსვლის სიჩქარეა 100 m/min, ხოლო ჭრის სიჩქარე ავტომატურად რეგულირდება მასალის სისქის მიხედვით სამ საფეხურად.

ჩამჭრელის ავტომატური რეგულირება

DRAGON PE 383-ის ჩამჭრელი ხერხი ავტომატურად რეგულირდება ორსავე ღერძზე (წინ-უკან და ზევით-ქვევით), რაც უდიდესი უპირატესობაა. სხვადასხვა სისქის ლამინირებულ ფილებზე მომუშავე საამქროში ეს ფუნქცია გამორიცხავს ხელით გასწორების საჭიროებას ყოველი გადაწყობისას. ჩამჭრელი კვანძი იყენებს Ø200 x 4.2 mm დისკს (2870 ბრ/წთ, 1.1 kW ძრავი), ხოლო მთავარი ხერხი — Ø320 x 4.4 mm დისკს (2945 ბრ/წთ, 7.5 kW ძრავი).

ვისთვის არის განკუთვნილი DRAGON PE 383

DRAGON PE 383 იდეალურია ავეჯის იმ საამქროსთვის, რომელიც ფორმატ-საჭრელი ხერხიდან პირველ საბალკე ხერხზე გადადის. სრული ელექტრო სიმძლავრეა 25 kW (PE 420-4-ის 29 kW-ისა და PE 420-5-ის 40 kW-ის წინააღმდეგ), ხოლო მოთხოვნილი სამუშაო ზონა — 56 m² (91 m²-ისა და 68 m²-ის წინააღმდეგ). შესაბამისად, PE 383 ყველაზე ნაკლებად მომთხოვნი დანადგარია მონტაჟის თვალსაზრისით. განსხვავება ტევადობაშია: 3800 mm 4200 mm-ის ნაცვლად, 54 mm ჭრის სიმაღლე 72 ან 90 mm-ის ნაცვლად და 3 ფილა ერთ გავლით 4-ის ნაცვლად.

კომპლექტაცია და მომსახურება

DRAGON PE 383-ის სტანდარტულ კომპლექტაციაში შედის კომპიუტერული მართვის ბლოკი, ოპტიმიზაციის სისტემა, შტრიხკოდების პრინტერი და დისტანციური ჩართვა. დანადგარის ზომებია 6300 x 8000 x 1900 mm, წონა — 6500 kg. საამქრომ უნდა უზრუნველყოს 400 V 50 Hz სამფაზიანი კვება (50 A), შეკუმშული ჰაერი 6 bar და ასპირაცია მიერთებული Ø120 mm ქვედა გამომსვლელსა და სამ Ø60 mm ზედა გამომსვლელზე (3 kW ტურბინის ვენტილიატორით).

ძირითადი მახასიათებლები

  • 3800 x 3800 mm ჭრის ზომა (ორივე DRAGON PE 420 მოდელის 4200 mm-ის წინააღმდეგ)
  • ჩამჭრელი ხერხის ავტომატური რეგულირება ორ ღერძზე (წინ-უკან და ზევით-ქვევით), რაც DRAGON PE 420-4-ს არ გააჩნია
  • 54 mm ჭრის სიმაღლე სამი ფილის ერთდროული ჭრით
  • 7.5 kW მთავარი ხერხის ძრავი Ø320 x 4.4 mm დისკით (2945 ბრ/წთ)
  • 1.1 kW ჩამჭრელი ხერხი Ø200 x 4.2 mm დისკით (2870 ბრ/წთ)
  • 9 სტანდარტული მომჭერი სერვოართული გვერდითი გასწორების სისტემით
  • ხერხის უკუსვლა 100 m/min, სამუშაო სიჩქარე 80 m/min-მდე (ავტომატური შერჩევით 40, 50 და 60 რეჟიმებზე)
  • Ø120 mm ქვედა ასპირაციის გამომსვლელი და სამი Ø60 mm ზედა გამომსვლელი 3 kW ტურბინის ვენტილიატორით
  • 25 kW სრული ელექტრო სიმძლავრე (400 V 50 Hz, 50 A), წონა 6500 kg, სამუშაო ზონა 56 m²

ტექნიკური მახასიათებლები

ჭრის სიგანე
3800 mm
ჭრის სიღრმე
3800 mm
ჭრის სიმაღლე
54 mm
ხერხის კვანძის სამუშაო სიჩქარე
Max. 80 m/min
მიმწოდებლის კვანძის სამუშაო სიჩქარე
Max. 50 m/min
ძირითადი ხერხის დისკის ზომები
Ø320 x 4.4 mm
ჩამჭრელი ხერხის დისკის ზომები
Ø200 x 4.2 mm
ძირითადი ხერხის დისკის ბრუნვის სიჩქარე
2945 RPM
ჩამჭრელი ხერხის დისკის ბრუნვის სიჩქარე
2870 RPM
ძირითადი ხერხის ძრავის სიმძლავრე
7.5 kW
ჩამჭრელი ხერხის ძრავის სიმძლავრე
1.1 kW
ხერხის კვანძის სერვოძრავი
2 kW
მიმწოდებლის სერვოძრავი
2 kW
ტურბინის ფრთოვანას ძრავი
3 kW
ხერხის კვანძის ასპირაციის პორტის დიამეტრი (ქვედა გამომსვლელი)
Ø120 mm
ზედა დამჭერის ასპირაციის პორტის დიამეტრი (ზედა გამომსვლელი x3)
Ø60 mm
დანადგარის სამუშაო ზონა
56 m²
ჰაერის წნევა
6 Bar
ქსელის ძაბვა
400 V - 50 Hz
ნომინალური დენი
50 A
სრული ელექტრო სიმძლავრე
25 kW
დანადგარის ზომები (ს x ს x ს)
6300 x 8000 x 1900 mm
დანადგარის წონა
6500 kg
სტანდარტული მომჭერები
9
ფილების ერთდროული რაოდენობა
3 particle boards
ჭრის კვანძის უკუსვლის სიჩქარე
100 m/min

უპირატესობები

  • ჩამჭრელი დისკის ავტომატური ორღერძიანი რეგულირება (ფუნქცია, რომელიც უფროს DRAGON PE 420-4-ს არ აქვს)
  • ყველაზე ნაკლები სამონტაჟო მოთხოვნები DRAGON სერიაში (56 m², 25 kW, 50 A)
  • ოპტიმიზაციის პროგრამა, შტრიხკოდების პრინტერი და დისტანციური ჩართვა სტანდარტულ კომპლექტაციაში

გასათვალისწინებელი

  • 54 mm ჭრის სიმაღლე ზღუდავს დასტად ჭრას 72 mm და 90 mm მოდელებთან შედარებით
  • 3800 mm ჭრის ზომა ვერ ამუშავებს 4100-4200 mm არასტანდარტულ ფილებს
  • ზედა ასპირაციის გამომსვლელები მხოლოდ Ø60 mm-ია, რაც კარგი წარმადობის ასპირაციას მოითხოვს კოჭის დასასუფთავებლად

ხშირად დასმული კითხვები

რა ზომის ფილის ჭრა შეუძლია DRAGON PE 383-ს?
DRAGON PE 383-ს აქვს 3800 x 3800 mm ჭრის ზომა და 54 mm ჭრის სიმაღლე, ჭრის 3 ფილას ერთდროულად. 4100 ან 4200 mm ფილებისთვის აირჩიეთ DRAGON PE 420-4 ან DRAGON PE 420-5.
რა ელექტროკვება სჭირდება DRAGON PE 383-ს?
DRAGON PE 383 მოითხოვს 400 V 50 Hz სამფაზიან კვებას 50 A ნომინალური დენით (25 kW სრული სიმძლავრე) და შეკუმშულ ჰაერს 6 bar წნევით. ეს ყველაზე მსუბუქი ელექტრო მოთხოვნაა DRAGON-ის საბალკე ხერხებში.
რამდენ ფართობს იკავებს DRAGON PE 383?
DRAGON PE 383-ის ზომებია 6300 x 8000 x 1900 mm, ხოლო მოთხოვნილი სამუშაო ზონა — 56 m². დანადგარი იწონის 6500 kg-ს, რის გამოც იატაკი უნდა იყოს სწორი და მყარი.
ასწორებს თუ არა DRAGON PE 383 ჩამჭრელ დისკს ავტომატურად?
დიახ. DRAGON PE 383 ჩამჭრელ ხერხს ავტომატურად ასწორებს ორსავე ღერძზე (წინ-უკან და ზევით-ქვევით), რის გამოც ფილის სისქის შეცვლისას ხელით გასწორება საჭირო არ არის. ეს უპირატესობაა უფროს DRAGON PE 420-4-თან შედარებით, სადაც რეგულირება ხელითაა.
რომელ დისკებს იყენებს DRAGON PE 383?
DRAGON PE 383 იყენებს Ø320 x 4.4 mm მთავარ დისკს და Ø200 x 4.2 mm ჩამჭრელ დისკს. სათადარიგო დისკები ზუსტად უნდა შეესაბამებოდეს ამ ზომებს.
რა არ შედის DRAGON PE 383-ის კომპლექტაციაში?
კომპლექტაციაში არ შედის ასპირაციის აგრეგატი, კომპრესორი და ფილების ამწე მაგიდა. საამქრომ უნდა უზრუნველყოს ასპირაცია Ø120 mm ქვედა და სამ Ø60 mm ზედა გამომსვლელზე, აგრეთვე კომპრესორი 6 bar წნევით.
რა ღირს DRAGON PE 383?
DRAGON PE 383 ბარდება ინდივიდუალური შეთავაზებით. ფასი დამოკიდებულია დისკების კომპლექტაციაზე, ასპირაციის სისტემაზე, პროგრამულ გამართვაზე, 25 kW (50 A) ელექტრომიერთებასა და 6500 kg დანადგარის მონტაჟზე.
რა ვადა სჭირდება DRAGON PE 383-ის მიწოდებას?
DRAGON PE 383 მზადდება შეკვეთით Mizrak-ის ქარხანაში. მიწოდების ვადა დასტურდება წერილობით შეთავაზებაში, ტრანსპორტირებისა და 6500 kg დანადგარის ჩამოტვირთვის გათვალისწინებით.
რა არის საჭირო საამქროში DRAGON PE 383-ის მონტაჟისთვის?
საჭიროა 56 m² სამუშაო ზონა 6300 x 8000 x 1900 mm დანადგარისთვის, იატაკი 6500 kg ტვირთამწეობით, ამწე ჩამოტვირთვისთვის, 400 V 50 Hz (50 A, 25 kW) კვება, 6 bar ჰაერი და ასპირაციის მილები Ø120 mm და სამ Ø60 mm გამომსვლელზე.
რა დამატებითი ხარჯები უნდა გაითვალისწინოთ DRAGON PE 383-ის შეძენისას?
გაითვალისწინეთ სათადარიგო Ø320 x 4.4 mm მთავარი და Ø200 x 4.2 mm ჩამჭრელი დისკები, მათი ალესვა, შტრიხკოდების ეტიკეტების ქაღალდი, ასპირაციის აგრეგატი და კომპრესორი (6 bar). განსაკუთრებით Ø60 mm ზედა გამომსვლელებს სჭირდება კარგად შერჩეული ასპირაცია.
