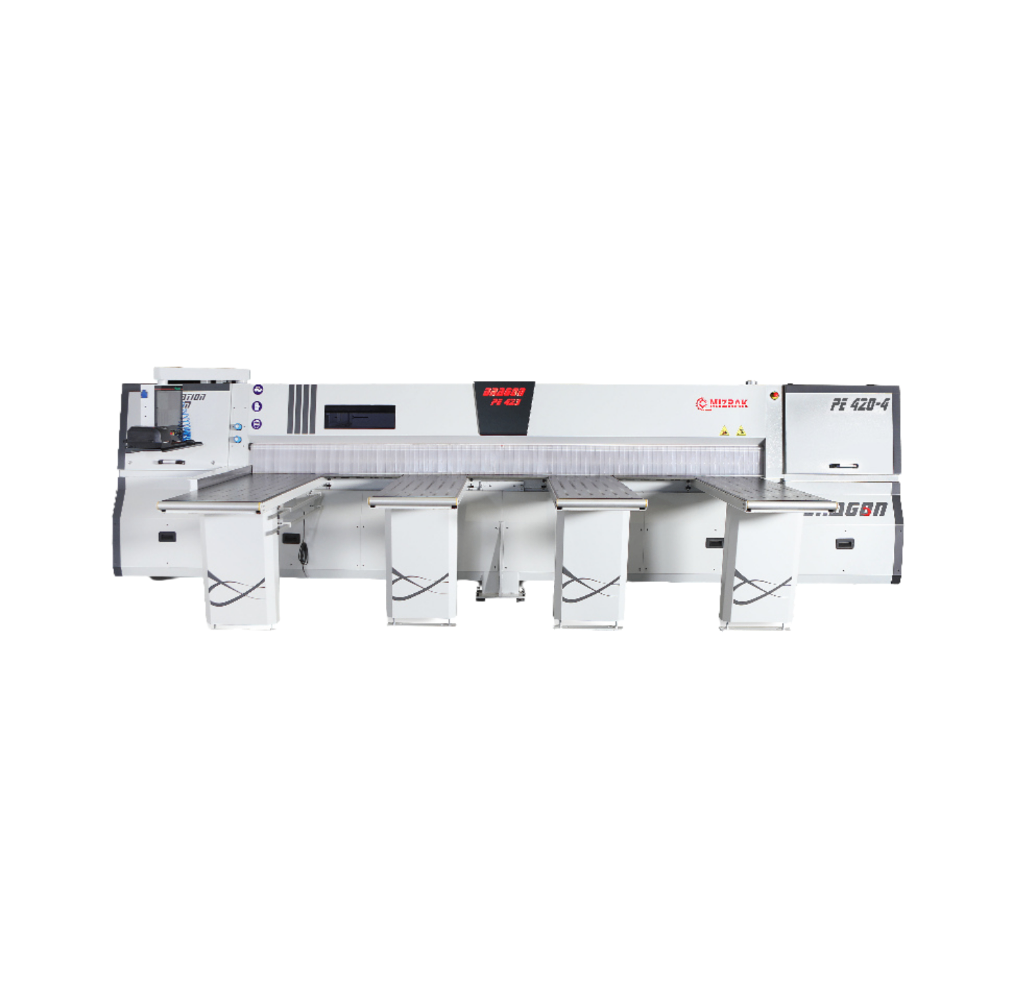

MIZRAK DRAGON PE 420-4 საბალკე ხერხი
1 / 4
თერთმეტი მომჭერი და ოთხი ფილა ერთ გავლით DRAGON PE 420-4-ს ერთ ფილით წინ აყენებს ცხრამომჭერიან, სამფილიან DRAGON PE 383-თან შედარებით. DRAGON PE 420-4 ჭრის 4200 x 4200 mm ფილებს 72 mm სიმაღლემდე 15 kW მთავარი ხერხით (6000 ბრ/წთ), ოპტიმიზაციის პროგრამითა და შტრიხკოდების ბეჭდვით (29 kW).
- სამუშაო სიგანე
- 4200 mm
- ძრავის სიმძლავრე
- 15 kW
- ძაბვა
- 400V
- ჭრის სიგანე
- 4200 mm
- ახალი
- შეკვეთით
DRAGON PE 420-4-ის ფასს განსაზღვრავს დისკების კომპლექტი, Ø120 mm და სამ Ø100 mm პორტზე გათვლილი ასპირაცია, ოპტიმიზაციისა და ეტიკეტირების გამართვა, 29 kW ელექტრომიერთება და 7500 kg დანადგარის ტრანსპორტირება და მონტაჟი 91 m² ზონაში.
ირაკლი
გაყიდვების მენეჯერი
ორშ–პარ 09:00–18:00, შაბ 10:00–14:00, კვირა დასვენება
- კონფიგურაცია თქვენს ძაბვასა და ზომებზე
- მიწოდება, მონტაჟი და გაშვება ადგილზე
- ქარხნული გარანტია და სათადარიგო ნაწილები
რა შესაძლებლობები აქვს DRAGON PE 420-4-ს
DRAGON PE 420-4 წარმოადგენს კომპიუტერით მართვად საბალკე ხერხს ფილების დიდი მოცულობით დაჭრისთვის. მას შეუძლია 4200 x 4200 mm ზომის ოთხი ლამინირებული ფილის ერთდროულად დაჭრა. სერვოართული ჭრის კვანძი და სერვოართული გვერდითი გასწორების სისტემა აპოზიციონირებს ფილების დასტას, თერთმეტი სტანდარტული მომჭერი მჭიდროდ აფიქსირებს მასალას, ხოლო ხერხი მოძრაობს სერვო პნევმატური სისტემით. ჭრის სიმაღლეა 72 mm, ხერხის კვანძის უკუსვლის სიჩქარე — 80 m/min-მდე, ხოლო სამუშაო სიჩქარე — 50 m/min-მდე.
პროგრამული უზრუნველყოფა და მართვა
DRAGON PE 420-4 იყიდება როგორც სრული საწარმოო ცენტრი. კომპლექტაციაში შედის კომპიუტერული მართვის ბლოკი, ოპტიმიზაციის სისტემა (რომელიც ადგენს ჭრის რუკებს დეტალების სიის მიხედვით), შტრიხკოდების პრინტერი ეტიკეტირებისთვის და დისტანციური ჩართვა დიაგნოსტიკისთვის. მიწოდების სიჩქარე ავტომატურად ერგება მასალის სისქეს, რაც უზრუნველყოფს წიბოს უნაკლო ხარისხს 18 mm და სქელ ფილებს შორის გადართვისას.
როგორ შედარდება DRAGON PE 420-4 სერიის სხვა მოდელებს
DRAGON PE 420-4 დგას DRAGON PE 383-სა და DRAGON PE 420-5-ს შორის. PE 383-თან შედარებით PE 420-4 იგებს 4200 mm ჭრის სიგრძით (3800 mm-ის ნაცვლად), 11 მომჭერით (9-ის ნაცვლად), ოთხი ფილის ჭრით (სამის ნაცვლად) და 15 kW მთავარი ხერხით (7.5 kW-ის ნაცვლად). PE 420-5-თან შედარებით კი PE 420-4-ს აქვს შედარებით დაბალი ჭრის სიმაღლე (72 mm 90 mm-ის ნაცვლად), ხოლო მისი ჩამჭრელი დისკი რეგულირდება ხელით (წინ, უკან, ზევით, ქვევით) და არა ავტომატურად. საამქროებმა, რომლებიც ჩამჭრელს დღეში მრავალჯერ ასწორებენ, ეს განსხვავება გათვალისწინებული უნდა იქონიონ.
სამონტაჟო მოთხოვნები
DRAGON PE 420-4 მოითხოვს ცალკე გამოყოფილ საწარმოო ზონას. დანადგარის ზომებია 6650 x 9400 x 1850 mm, მოთხოვნილი სამუშაო ზონა — 91 m², ხოლო წონა — 7500 kg. ელექტროკვება: 400 V 50 Hz სამფაზიანი (29 kW სრული სიმძლავრე) და შეკუმშული ჰაერი 6 bar. ნახერხის ასპირაცია ხორციელდება Ø120 mm ქვედა პორტით და სამი Ø100 mm პორტით ზედა დამჭერზე (4 kW ვენტილიატორის ძრავით).
ძირითადი მახასიათებლები
- 11 სტანდარტული მომჭერი და ოთხი ფილის ერთდროული ჭრა (DRAGON PE 383-ის 9 მომჭერისა და 3 ფილის წინააღმდეგ)
- 4200 x 4200 mm ჭრის ზომა 72 mm ჭრის სიმაღლით
- სერვოართული გვერდითი გასწორების სისტემა
- 15 kW მთავარი ხერხის ძრავი Ø350 x 4.4 mm დისკით (6000 ბრ/წთ)
- 1.5 kW ჩამჭრელი ხერხი Ø200 x 4.4 mm დისკით (5500 ბრ/წთ)
- კომპიუტერული მართვის ბლოკი ოპტიმიზაციით, შტრიხკოდების პრინტერითა და დისტანციური ჩართვით
- 2 kW სერვოძრავი ჭრის კვანძზე და 2 kW მიმწოდებელზე; სიჩქარის ავტომატური რეგულირება მასალის სისქის მიხედვით
- Ø120 mm ქვედა ასპირაციის პორტი და სამი Ø100 mm ზედა პორტი 4 kW ვენტილიატორით
- ზომები 6650 x 9400 x 1850 mm, სამუშაო ზონა 91 m², წონა 7500 kg
ტექნიკური მახასიათებლები
- ჭრის სიგანე
- 4200 mm
- ჭრის სიღრმე
- 4200 mm
- ჭრის სიმაღლე
- 72 mm
- ჭრის კვანძის უქმად სვლის სიჩქარე
- Max. 80 m/min
- ჭრის კვანძის სამუშაო სიჩქარე
- Max. 50 m/min
- მიმწოდებლის კვანძის სამუშაო სიჩქარე
- Max. 50 m/min
- ძირითადი ხერხის დისკის ზომა
- Ø350 × 4.4 mm
- ჩამჭრელი ხერხის დისკის ზომა
- Ø200 × 4.4 mm
- ძირითადი ხერხის დისკის ბრუნვის სიჩქარე
- 6000 rpm
- ჩამჭრელი ხერხის დისკის ბრუნვის სიჩქარე
- 5500 rpm
- ძირითადი ხერხის ძრავის სიმძლავრე
- 15 kW
- ჩამჭრელი ხერხის ძრავის სიმძლავრე
- 1.5 kW
- ჭრის კვანძის სერვოძრავის სიმძლავრე
- 2 kW
- მიმწოდებლის სერვოძრავის სიმძლავრე
- 2 kW
- ვენტილიატორის (ლოკოკინას) ძრავის სიმძლავრე
- 4 kW
- ასპირაციის მილის დიამეტრი (ქვედა გამომსვლელი)
- Ø120 mm
- ზედა დამჭერის ასპირაციის მილის დიამეტრი (ზედა გამომსვლელი ×3)
- Ø100 mm × 3
- დანადგარის სამუშაო ზონა
- 91 m²
- ჰაერის წნევა
- 6 Bar
- ქსელის ძაბვა
- 400 V – 50 Hz
- ნომინალური დენი
- 380–400 V, 50/60 Hz
- სრული ელექტრო სიმძლავრე
- 29 kW
- დანადგარის ზომები (ს × ს × ს)
- 6650 × 9400 × 1850 mm
- დანადგარის წონა
- 7500 kg
- სტანდარტული მომჭერები
- 11
- ფილების ერთდროული რაოდენობა
- 4 chipboards
უპირატესობები
- ოთხი ფილის ერთდროული ჭრა 11 მომჭერითა და სერვო გასწორებით მაღალი წარმადობისთვის
- ოპტიმიზაციის პროგრამა და შტრიხკოდების პრინტერი კომპლექტაციაშია და დამატებით არ ფასდება
- Ø120 mm ქვედა ასპირაციის პორტი უფრო დიდია, ვიდრე DRAGON PE 383-ზე
გასათვალისწინებელი
- ჩამჭრელი დისკის ხელით რეგულირება ორ ღერძზე (DRAGON PE 383-ის ავტომატური რეგულირებისგან განსხვავებით)
- ყველაზე დიდი სამუშაო ზონა სერიაში — 91 m² (6650 x 9400 mm)
- 72 mm ჭრის სიმაღლე ჩამორჩება DRAGON PE 420-5-ის 90 mm-ს, რაც ზღუდავს დასტის სიმაღლეს
